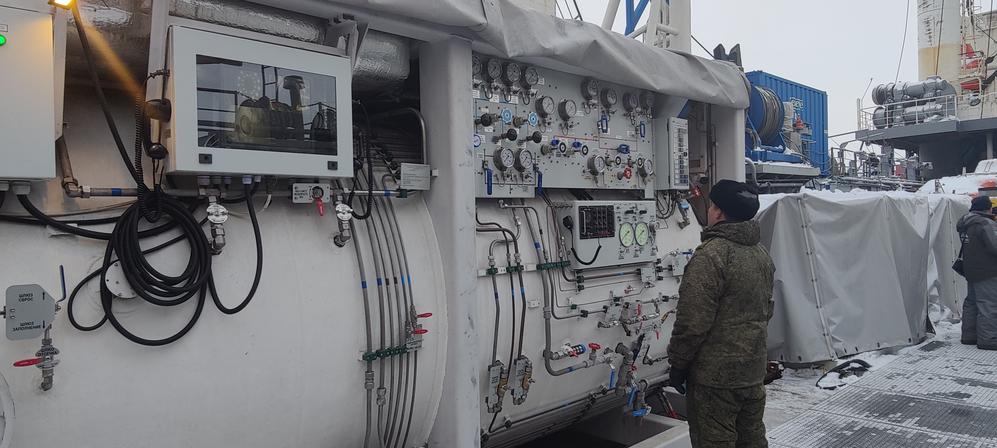

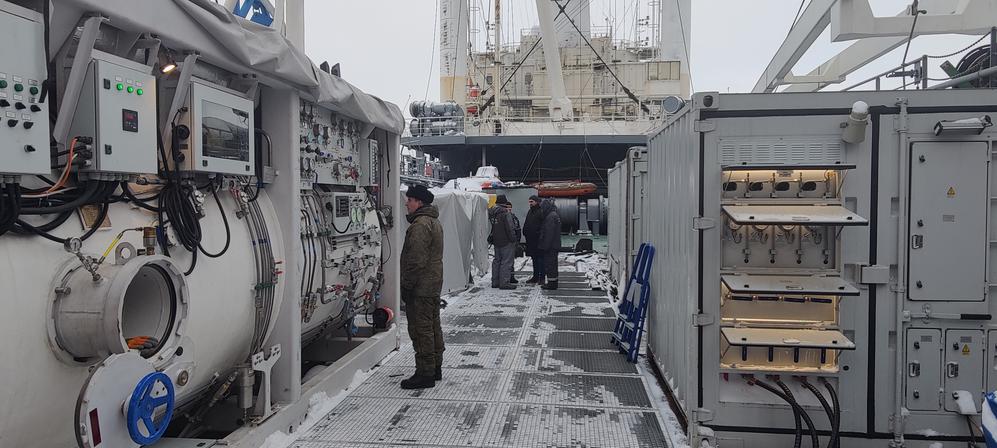

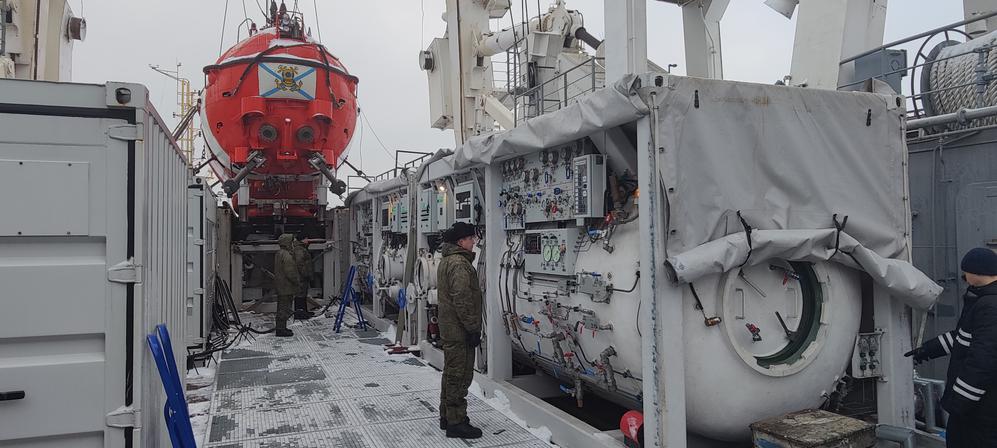

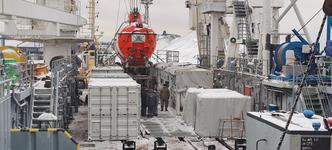

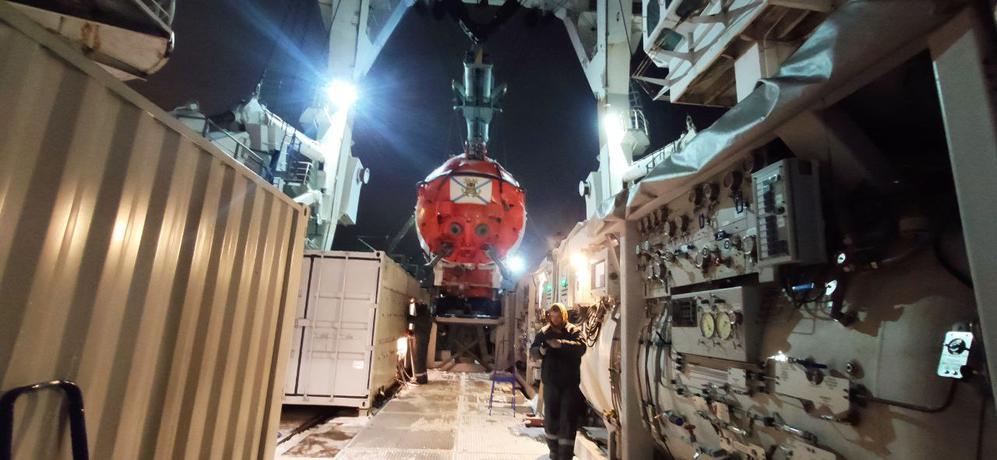

Барокамеры для подводников на борту спасательного судна проекта 141
МОДУЛЬНАЯ СИСТЕМА СПАСАНИЯ ЭКИПАЖЕЙ АВАРИЙНЫХ ПОДВОДНЫХ ЛОДОК
«ЛУЧИНА»
В условиях перехода промышленности России на выпуск высокотехнологичного оборудования и выполнения задач поставленных перед промышленностью страны Президентом России, нашим предприятием выполнена работа по созданию «Модульной системы спасания экипажей аварийных ПЛ, лежащих на грунте», которая предназначена для оказания специализированной помощи подводникам, выведенным из отсеков ПЛ с избыточным давлением и значительно наращивает возможности сил поисково-спасательного обеспечения российского флота.
Строительство спасательных судов проекта 21300 с использованием большого количества импортного оборудования и комплектующих, осложнили продолжение их строительства и дали импульс реализации проекта Модульной системы спасания экипажей аварийных подводных лодок, лежащих на грунте (МССЭ ПЛ). Возможности МССЭ ПЛ после установки на верхней палубе любого надводного корабля/судна способного принять СГА, наращиваются и превращают ее в комплекс спасения подводников. Возможности комплекса возрастают при использовании:

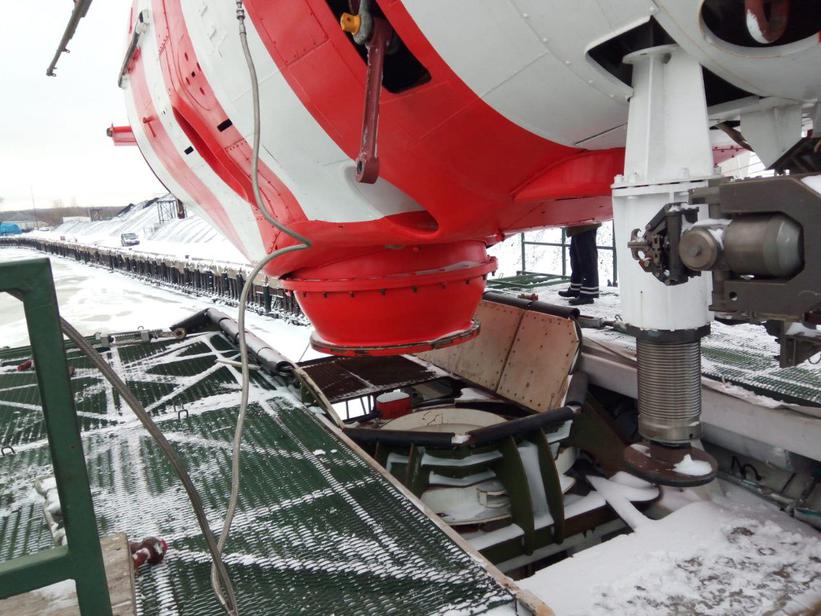

1) спасательных глубоководных аппаратов (СГА) различных проектов, обеспечивающих посадку на комингс-площадку ПЛ со спасательным люком, герметичное присоединение к комингс-площадке ПЛ и последующий переход подводников (до 20 человек) из отсеков ПЛ в СГА;
2) телеуправляемых необитаемых подводных аппаратов (ТНПА) различных типов (с рабочими глубинами 350-1000 м) и обитаемых подводных аппаратов типа АРС-600 (до 600 м), посредством которых перед спасательными должны быть выполнены подготовительные работы, включающие, в том числе, осмотр и, при необходимости, очистку комингс-площадки ПЛ для посадки спасательного глубоководного аппарата (СГА), а также мероприятия, обеспечивающие поддержание жизнедеятельности подводников в отсеках ПЛ и подготовку к выходу;
3) судов-носителей СГА, а также других неспециализированных судов со свободными площадями палуб, достаточными для размещения СГА, спуско-подъемного устройства для спуска СГА на воду и подъема на борт, ТНПА, обитаемых аппаратов и барокомплекса для размещения подводников, спасенных из отсеков ПЛ с избыточным давлением.

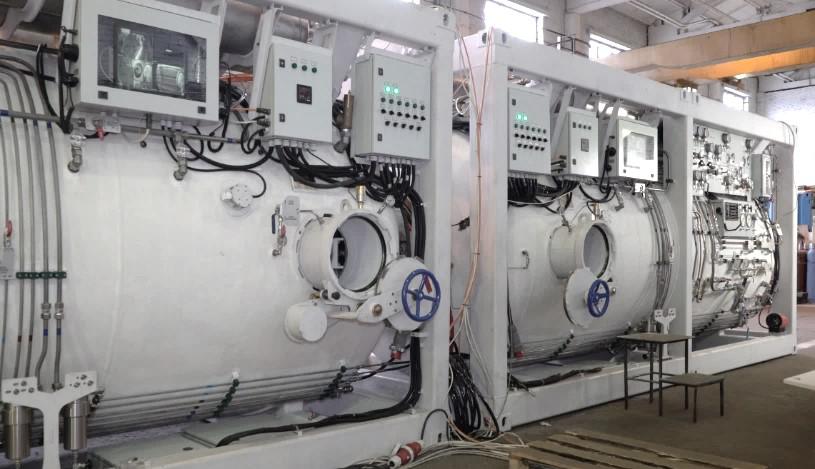

Барокамеры модульной системы МССЭ ПЛ, соединенные в единый комплекс в цехе.
Для создания недостающего звена МССЭ – БАРОКОМПЛЕКСА для размещения подводников, спасенных из отсеков ПЛ с избыточным давлением, обеспечивающий заключительный этап оказания помощи подводникам, выведенным из аварийной подводной лодки, особенно из отсеков под повышенным давлением, нашим предприятием была выполнена ОКР «Лучина».

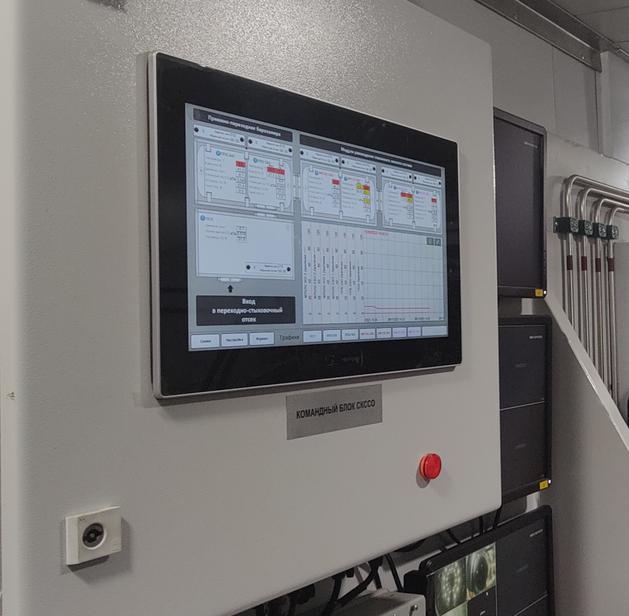

Все барокамеры МССЭ ПЛ оборудованы продублированными системами жизнеобеспечения для создания, контроля и коррекции газовой среды, необходимой для длительного и комфортного нахождения в отсеках. Отсеки оборудованы системой контроля параметров микроклимата и непрерывного газового анализа среды в отсеках, обеспечивающей выдачу тревожного сигнала при приближении величин газовых компонентов среды к физиологически предельно допустимым значениям, и представленной исключительно отечественными приборами и оборудованием. В каждом отсеке также обеспечена возможность отбора проб газовой среды из отсеков для контрольного анализа её состава с помощью переносных газоанализаторов.
Коррекция состава газовой среды каждого отсека обеспечена как по замкнутой схеме - с дозированной подачей кислорода в отсеки барокамеры (с целью поддержания в отсеке барокамеры необходимого газового состава по кислороду) и очисткой от диоксида углерода и ряда вредных веществ (выделяемых человеком в процессе метаболизма, таких как: окись углерода, аммиак, сероводород и др.) портативными блоками очистки, - так и обычной вентиляцией отсека сжатым воздухом.
Приёмно-переходная барокамера и барокамеры для декомпрессии подводников оборудованы системами пресной (холодной и горячей) воды, санитарно-фановой системой.

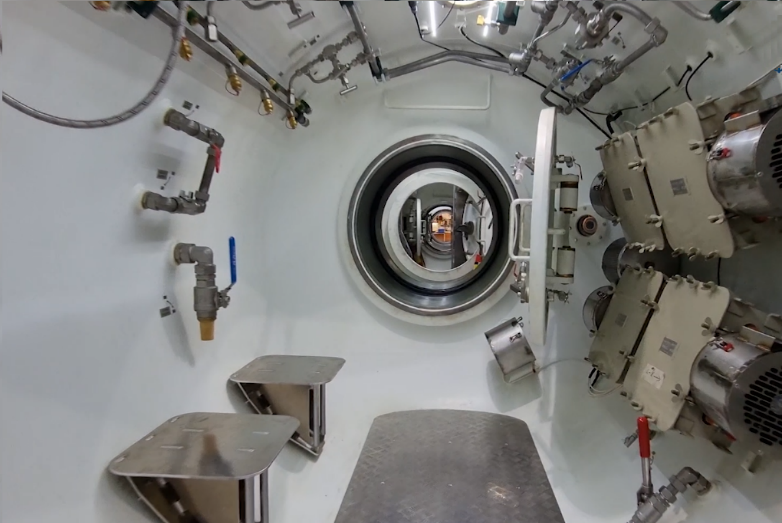

Все отсеки оборудованы внутренними светодиодными приборами освещения отсеков барокамеры, позволившими значительно улучшить освещение внутреннего объема отсеков барокамер, и менее пожароопасными при эксплуатации; видеокамерами мониторинга за обстановкой в отсеках барокамеры; системами пожарной сигнализации и водяного распыления.
Конструкция последней обеспечивает автоматическое приведение её в немедленную готовность к использованию, - с момента подачи сжатого воздуха на пульт барокамеры перед началом повышения в ней давления. Запуск системы обеспечивается как оператором барокамеры, так и подводниками, находящимися внутри барокамеры.
Многие новые, разработанные в процессе выполнения ОКР, конструктивные решения позволили существенно повысить безопасность и комфортность нахождения подводников в отсеках под давлением; минимизировать количество требуемого для обслуживания систем барокамер персонала; снизить затраты на проведение подготовки барокамер к использованию по назначению, на проведение их технического освидетельствования или технического диагностирования; обеспечивающие возможность замены составных элементов барокамеры аналогичными элементами при сохранении работоспособности барокамеры по прямому назначению в целом.

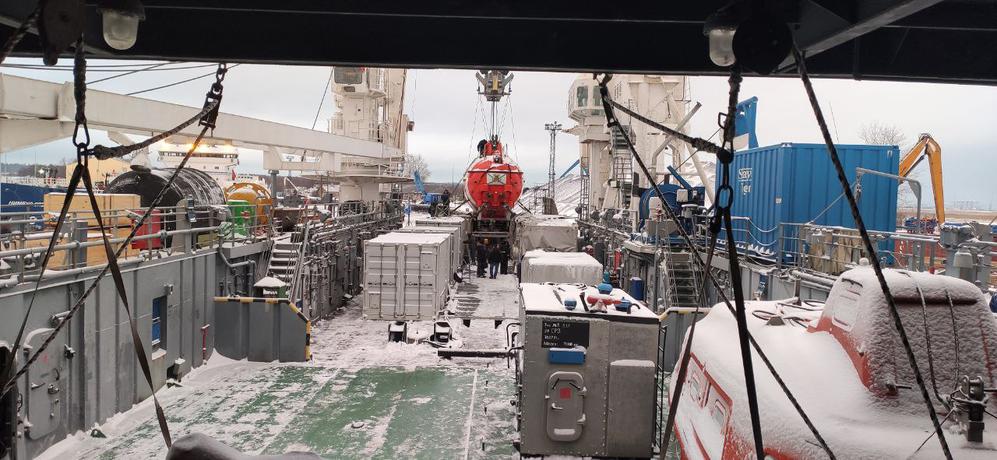

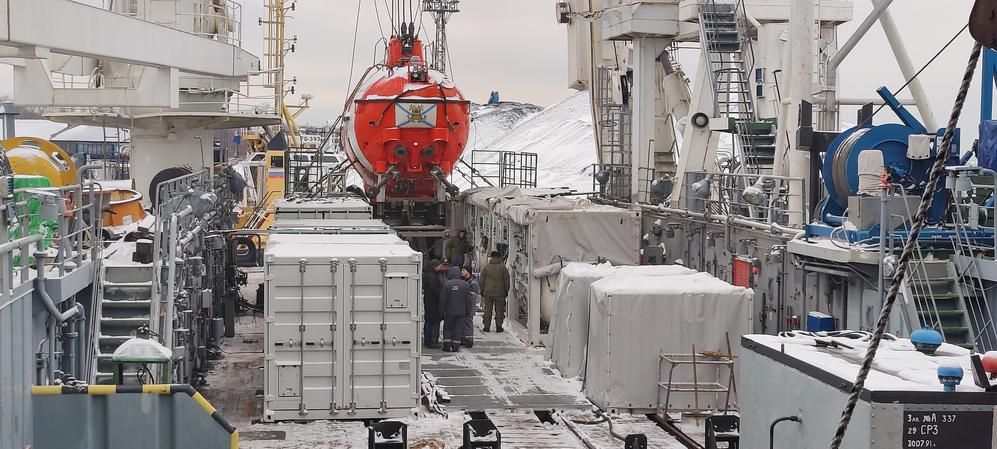

В течение последней декады ноября, в весьма сложных погодных условиях Санкт-Петербурга, словно специально смоделировавших условия, в которых может проходить спасательная операция, завершились государственные испытания опытного образца комплекса барокамер МССЭ ПЛ, установленного на СС проекта 141, после чего, 30 ноября образец был передан Дважды Краснознаменному Балтийскому флоту.
Коллектив АО «Флаг Альфа» гордится, что опытный образец барокомплекса подтвердил правильность реализации альтернативного способа спасания и оказания специализированной помощи подводникам, выведенным из аварийных подводных лодок, лежащих на грунте, в том числе из отсеков с избыточным давлением; а также соответствие созданного образца системы МССЭ ПЛ современным тенденциям развития систем спасания экипажей ПЛ.
Барокамеры из состава МССЭ явились началом серийного производства барокамер большого диаметра, которые ранее ни в СССР, ни в Российской Федерации не выпускались. Барокомплекс из состава МССЭ ПЛ может выполнять (и это проверено в ходе испытаний) функции комплекса КП, а при доработке и включении в состав системы водолазного колокола, СПУ и наращивания возможностей системы газоснабжения, - фактически становится ГВК.
Кратко подводя итог слаженной, творческой работы коллектива предприятия, можно уверенно сказать, что в области развития и производства отечественной техники для обеспечения спасательных и водолазных работ, по мнению профессионального сообщества водолазных специалистов, спасателей и корабелов, АО «Флаг Альфа» совершила технологический прорыв и доказала, что по праву является лидером отечественного рынка техники для обеспечения водолазных, аварийно-спасательных и подводно-технических работ.
Мы поздравляем коллектив предприятия, спасателей ВМФ России, водолазное сообщество нашей страны с появлением техники российской разработки и производства!
Жизнь дана человеку Природой, Родителями, Богом.
Его право – шанс на её спасение.
