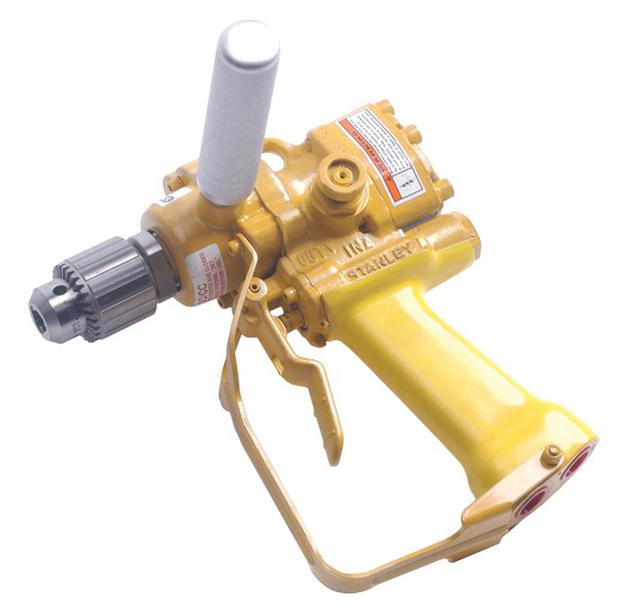

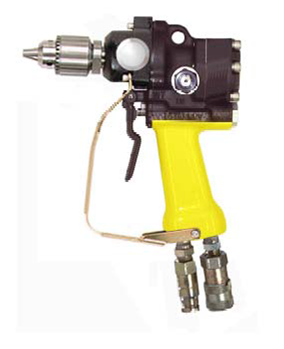

Дрель гидравлическая DL07

Дрель гидравлическая DL07

Производитель: Stanley Hydraulic Tools

Загрузки:
slide 1
slide 2

ОПИСАНИЕ

Ручная гидравлическая дрель DL07 подходит для сверления дерева, стали, бетона, камня и т.д. Для большего удобства дрель имеет двухпозиционную вспомогательную ручку и возможность быстрого переключения в режим реверса. Спусковой крючок увеличенного размера позволяет точно контролировать скорость вращения. Шпуля увеличенного размера снабжена грязесъемной манжетой, что защищает инструмент от попадания грязи. Встроенный предохранительный клапан предохраняет дрель от пуска при неправильном (обратном) подключении инструмента, продлевая тем самым срок службы уплотнений. Отлитая в корпусе проушина никогда не потеряется и всегда готова к использованию, в отличие, например, от рым-болтов. Дрель предназначена для использования в системах с закрытым или открытым центром, для выбора типа системы сзади дрели имеется переключатель.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Зависимость частоты вращения от расхода рабочей жидкости:

Масса, кг 2,7
Длина, см 22,9
Ширина,см 23
Максимальное давление, бар 140
Максимальный расход, л/мин 45
Уплотнения Уплотнительное кольцо 8 SAE
Тип соединения Шланги- коротыши, без штуцеров
Гнездо ½”
Тип гидросистемы С открытым или закрытым центром

Частота вращения, мин-1

Расход, л/мин
350 11,3
475 15
750 23
1000 30
1250 38

Зависимость момента на валу от давления рабочей жидкости:

Момент, Н*м Давление, бар
0,5 35
1,2 70
1,9 105
2,6 140

ФАЙЛЫ

Взрыв-схема (Англ.)
