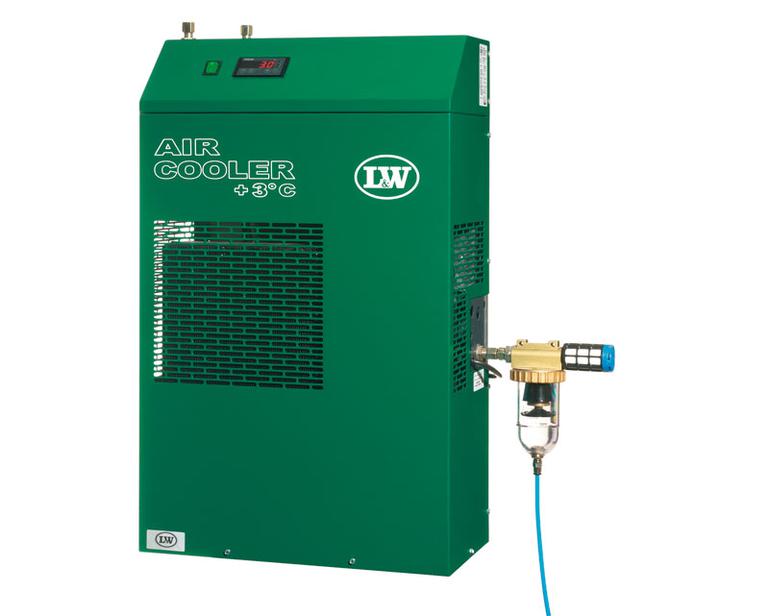

Охлаждающие осушители

Производитель: Lenhardt & Wagner

slide 1

ОПИСАНИЕ

Охлаждающие осушители особенно полезны при использовании компрессора в жарком климате, при недостаточном свободном объеме воздуха вокруг компрессора или когда затруднено снабжение сменными фильтрующими элементами (труднодоступные районы, дальние плавания и т.д.). Осушители очищают воздух от паров воды и масла после последней ступени компрессора до того, как воздух попадет в фильтр. Осушители могут подключаться как дополнительное оборудование к одному компрессору с установленным масловодоотделителем после последней ступени (комплектация Basic), при этом осушитель не имеет собственного влагоотделителя. В этом случае осушитель подключается между выходом последней ступени компрессора и входом влагоотделителя с фильтром. Охладитель может также использоваться несколькими компрессорами одновременно, в этом случае у него должен иметься собственный влагоотделитель и клапан слива конденсата. В любом случае после охладителя необходимо использовать фильтры.

Очистка воздуха в охладителе – чисто механическая: температура воздуха понижается до +3 0С – его точки росы, и содержащаяся в воздухе влага конденсируется. После выхода из осушителя воздух попадает в фильтр, но так как содержание паров масла и воды много меньше, чем обычно, срок службы фильтра увеличивается. Проведение тестовых замеров показало, что в среднем ресурс фильтра увеличивается в 6 раз, хотя есть сведения, что в жарких условиях эта цифра может достигать 10. Кроме этого, при понижении температуры процесс набивки баллонов протекает более эффективно из-за возросшей плотности воздуха.

Охлаждающие осушители производятся в версиях для систем с максимальным давлением 250 или 350 бар и просты в утилизации, т.к. в качестве хладоагента используется экологически безопасная жидкость R134a. Модели производительностью до 1950 л/мин включительно выполнены настенными, более крупные агрегаты – отдельно стоящими. В комплектации Basic производятся модели производительностью 450 и 900 л/мин, которые рассчитаны на максимальное давление 420 бар.

Охлаждающие осушители L&W потребляют небольшую мощность (170-700 Вт), поэтому экономический выигрыш от возросшего ресурса фильтра гарантирован, особенно в условиях повышенных температуры и влажности. Преимущество охлаждающих осушителей перед абсорбционными состоит в том, что производительность компрессора не падает.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производительность, л/мин Потребляемая мощность, Вт Ширина, мм Глубина, мм Высота, мм Масса, кг
450 170 330 250 700 36
900 220 330 250 700 40
1350 330 330 250 700 47
1950 390 500 250 800 56
2850 420 550 800 1000 106
3650 580 550 800 1000 118
5400 700 550 800 1000 136
