ОПИСАНИЕ

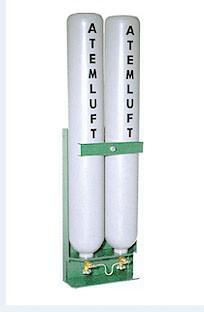

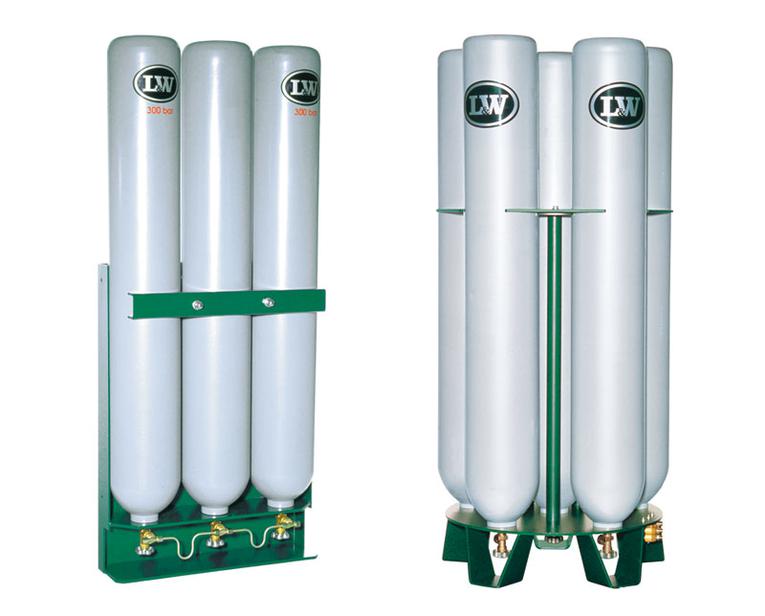

Модули хранения позволяют ускорить процесс заправки, особенно в пиковые периоды, когда необходимо за короткое время обслужить большое количество потребителей. Модули хранения могут поставляться с рабочим давлением до 420 бар для соответствия вашим требованиям. Модули состоят из 1, 2, 3 или 4-х 50-литровых баллонов для настенного монтажа или 6 баллонов в отдельной стойке. Клапана обращены к земле независимо от конфигурации, что упрощает к ним доступ и облегчает процесс заправки. Объем хранимого воздуха зависит от количества баллонов и давления в них.
Для примера, в таблице приводится вместимость модулей при использовании баллонов с максимальным давлением в 300 бар.
| Тип модуля, количество баллонов × объем, л | Рабочее давление, бар | Испытательное давление, бар | Вместимость при 20 0С, м3 |
| 1×50 | 300 | 450 | 15 |
| 2×50 | 300 | 450 | 30 |
| 3×50 | 300 | 450 | 45 |
| 4×50 | 300 | 450 | 60 |
| 6×50 | 300 | 450 | 90 |
Модули хранения могут быть использованы для предварительной зарядки или для каскадной зарядки, при которой более эффективно расходуется сжатый воздух. Каскадную зарядку сильно упрощает использование специальных панелей для каскадной зарядки. Использование модулей хранения для предварительной заправки баллонов и последующей набивки с помощью компрессора сильно упрощается применением автоматических заправочных панелей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Баллоны | Объём, м³ | Ш*В*Д, мм | Вес, кг |
|---|---|---|---|
| Модуль хранения 300 бар | |||
| 1 x 50 л | 15 | 25 x 178 x 30 | 125 |
| 2 x 50 л | 30 | 50 x 178 x 30 | 210 |
| 3 x 50 л | 45 | 75 x 178 x 30 | 310 |
| 4 x 50 л | 60 | 100 x 178 x 30 | 405 |
| 6 x 50 л | 90 | Ø 80 x 195 | 570 |
Модуль хранения 350 бар |
|||
| 1 x 50 л | 17.5 | 25 x 178 x 30 | 140 |
| 2 x 50 л | 35 | 50 x 178 x 30 | 240 |
| 3 x 50 л | 52.5 | 75 x 178 x 30 | 355 |
| 4 x 50 л | 70 | 100 x 178 x 30 | 465 |
| 6 x 50 л | 105 | Ø 80 x 195 | 660 |
