Флаг Альфа

Производитель: Lenhardt & Wagner

ОПИСАНИЕ

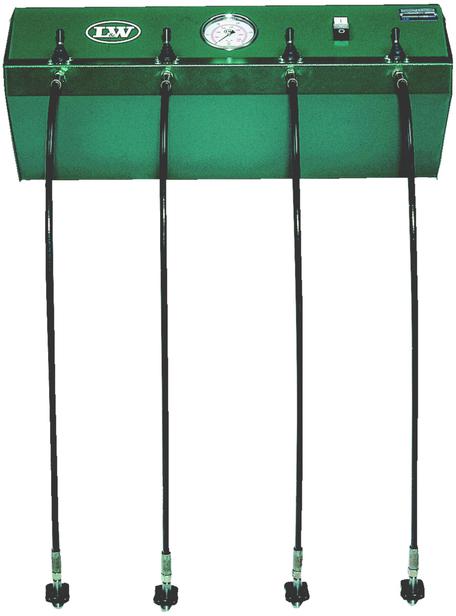

Заправочные панели L&W сконструированы с учетом огромного практического опыта и являются понятными для пользователя и простыми в обслуживании. Заправочные панели имеют следующие общие черты:

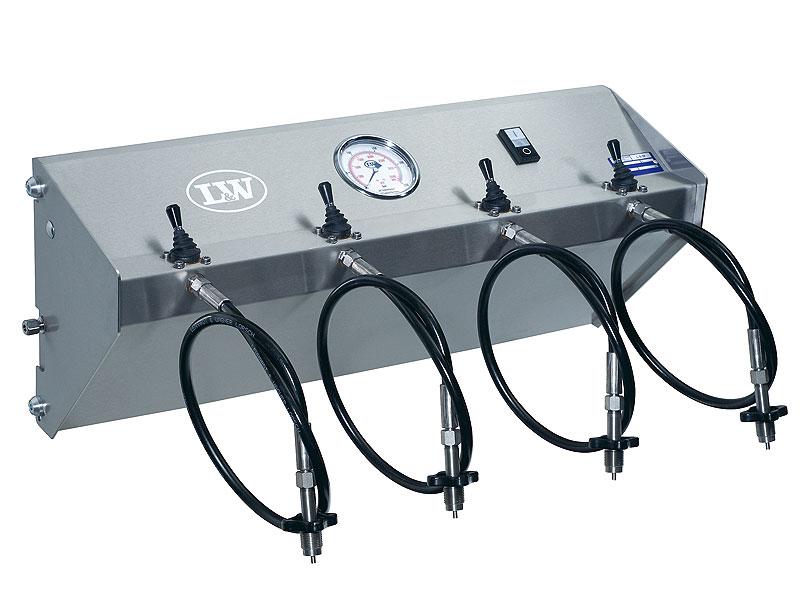

Стальной корпус с порошковым покрытием (возможно изготовление из нержавеющей стали)
Прочное основание, которое отдельно монтируется на стену
Корпус может быть отсоединен и повернут относительно основания под давлением (например, при установлении места утечки)
Входной 8 мм штуцер может быть смонтирован с любой стороны (слева или справа)
Вся внутренняя арматура – из нержавеющей стали
Кнопка старт/стоп для удаленного управления компрессором и контрольная лампа его работы.
Легкочитаемые большие манометры
Клапана могут обслуживаться без снятия с панели

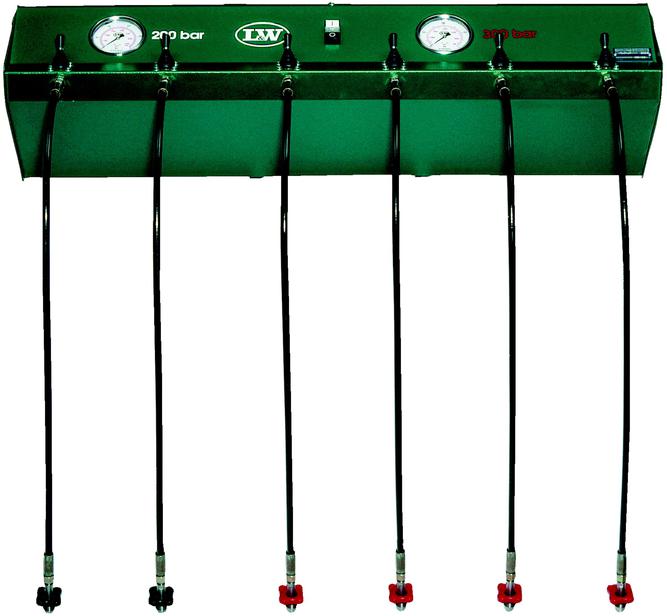

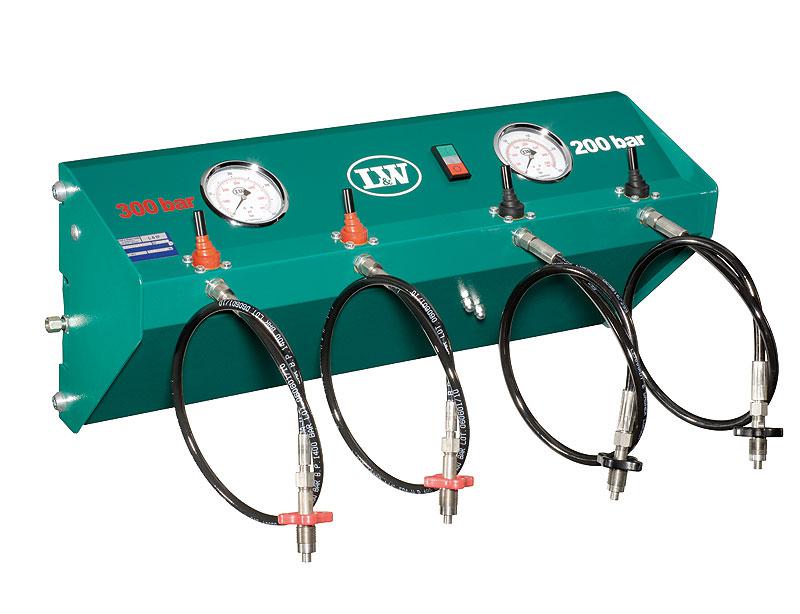

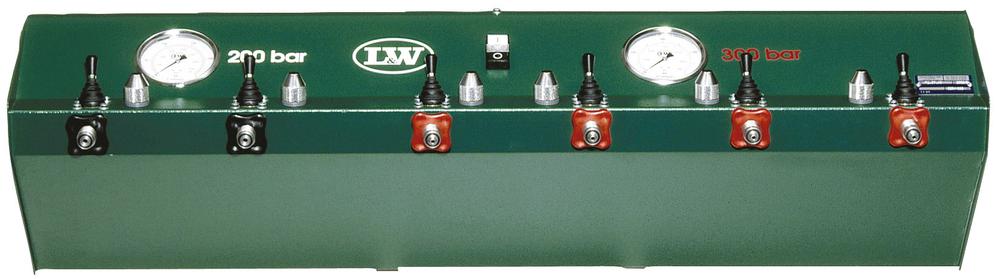

Возможность заправки воздухом с разным давлением из одной панели (2 давления, на каждое – свой манометр). 200-барные соединения окрашены в черный цвет, а 300-барные – в красный
Стандартная длина шланга – 1 м

По желанию заказчика, могут быть установлены соединения DIN особой конструкции на заправочные шланги, которые крепятся специальной стропкой к панели или компрессору и ограничивают перемещение штуцера на конце шланга при ошибочной подаче воздуха при неподключенном потребителе. Таким образом можно избежать травм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Возможные конфигурации панелей приведены в таблице, высота всех панелей 33 см, а глубина – 23 см:

1 заправочное давление	Ш x В x Г, мм	Вес, кг
1 выход	21 x 23 x 33	6,5
2 выхода	39 x 23 x 33	9
3 выхода	58 x 23 x 33	12
4 выхода	80 x 23 x 33	15
6 выходов	118 x 23 x 33	20
8 выходов	156 x 23 x 33	25
9 выодов	176 x 23 x 33	28
10 выходов	195 x 23 x 33	31

2 заправочных давления	Ш x В x Г, мм	Вес, кг	Конфигурации
2 выхода	58 x 23 x 33	13	1+1
3 выхода	80 x 23 x 33	16	1+2, 2+1
4 выхода	80 x 23 x 33	18	1+3, 2+2, 3+1
6 выходов	118 x 23 x 33	23	1+5, 2+4, 3+3, 4+2, 5+1
8 выходов	156 x 23 x 33	28	1+7, 2+6, 3+5, 4+4, 5+3, 6+2, 7+1
9 выходов	176 x 23 x 33	31	1+8, 2+7, 3+6, 4+5, 5+4, 6+3, 7+2, 8+1
