ОПИСАНИЕ
Установка приготовления дыхательных газовых смесей УПГС-2 предназначена:
-
для приготовления кислородно-азотных (КАС), кислородно-азотно-гелиевых (КАГС) смесей с давлением до 20 МПа (200 кгс/см2) для дыхания водолазов с содержанием в смесях кислорода, азота и гелия в любых пропорциях;
-
для зарядки малолитражных баллонов дыхательных аппаратов приготовленными с использованием установки дыхательными газовыми смесями с давлением до 29,4 МПа (300 кгс/см2)
Конструктивные особенности УПГС-2:
Установка обеспечивает возможность ручного регулирования количества газов, подаваемых для приготовления дыхательных газовых смесей. Содержание газов в приготавливаемой смеси не отклоняется от заданного значения более чем на +/-0,5% (по парциальному давлению). Установка обеспечивает возможность контроля содержания кислорода в приготавливаемых дыхательных газовых смесях с точностью до 0,25%. Установка имеет блочную (модульную) компоновку и позволяет размещать блоки (модули) удобным образом на различных объектах.

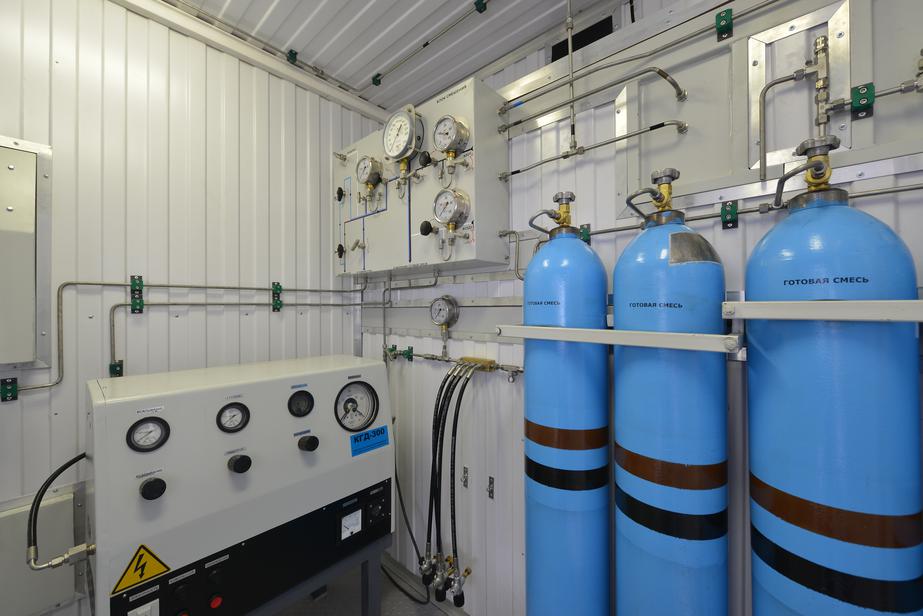

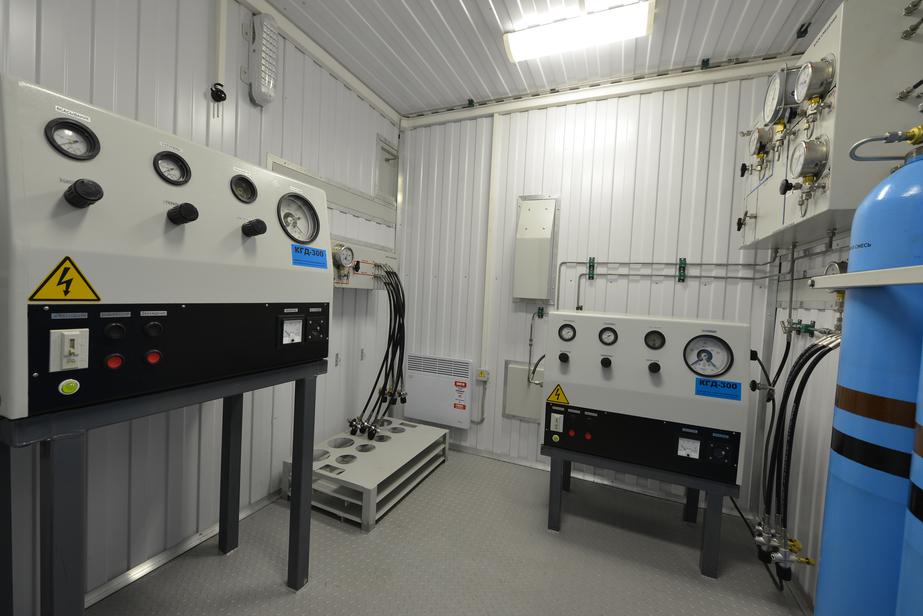

Установка УПГС-2 включает следующие конструктивные блоки (модули):
- Рампы (возимые) для установки транспортных баллонов с исходными газами (с коллекторами, запорной арматурой);
- Компрессор дожимающий для подачи газов от рампы с транспортными баллонами в блок смешения;
- Блок смешения газов;
- Блок распределения газов;
- Шкафы для установки баллонов с готовыми газовыми смесями (с коллекторами, запорной арматурой и кислородным газоанализатором для проверки содержания кислорода в готовых смесях);
- Компрессор дожимающий для зарядки малолитражных транспортных баллонов дыхательных аппаратов;
- Рампа для установки малолитражных баллонов;
- Комплект гибких трубопроводов для соединения блоков (модулей) установки между собой.
Одновременно может заполняться готовой дыхательной смесью четыре транспортных баллона. Время приготовления дыхательной газовой смеси – 15 минут.
Изготавливается с использованием высококачественных комплектующих, произведенных на ведущих мировых предприятиях данной отрасли. Может монтироваться как в береговых условиях, так и в судовых.
В случае необходимости, оборудование может быть смонтировано в кузове автомобиля типа «Газель».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| № п./п. | Наименование параметра | Норма |
|
1 | Давление на входе в установку, МПа (кгс/см2) | 2,9-19,6
(30-200) |
|
2 | Максимальное рабочее давление в транспортных баллонах с готовой дыхательной смесью, МПа (кгс/см2) | 19,6
(200) |
|
3 | Максимальное рабочее давление в наполняемых малолитражных баллонах, МПа (кгс/см2) | 29,4
(300) |
|
4 | Максимальное отношение давлений, обеспечиваемое компрессорами установки, не менее | 10 |
|
5 | Средняя производительность, приведенная к нормальным условиям, м3/час, не менее | 1…10 |
|
6 | Время
наполнения одного двухлитрового
баллона до давления 29,4 МПа (300 кгс/см2)
при соотношении давлений
2, с, не более 10, с, не более |
25 270 |
|
7 | Габаритные
размеры, блока смешения мм, не более:
Длина Ширина Высота |
750 180 600 |
|
8 | Масса комплекта установки (без установленных в рампы баллонов), не более, кг | 450 |
