Барокамеры одноотсечные РБК 1000, 1000У, 1200, 1400

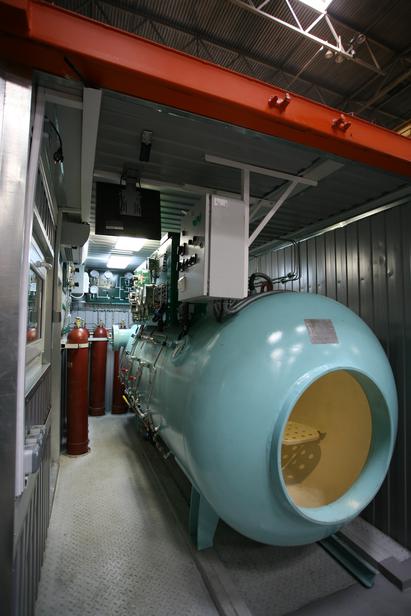

Все одноотсечные барокамеры типоряда РБК выполнены в виде стального сосуда, разделённого переборкой на жилой отсек и предкамеру, внутри которых производится повышение воздушного давления до 10 кгс/см² и снижение его до атмосферного давления в соответствии с выбранным режимом декомпрессии.

Рабочее давление барокамер - 10 кгс/см². Объемная доля кислорода в газовой среде отека барокамеры не более 23%, скорость компрессии (декомпрессии) не менее 0,2 МПа/мин.

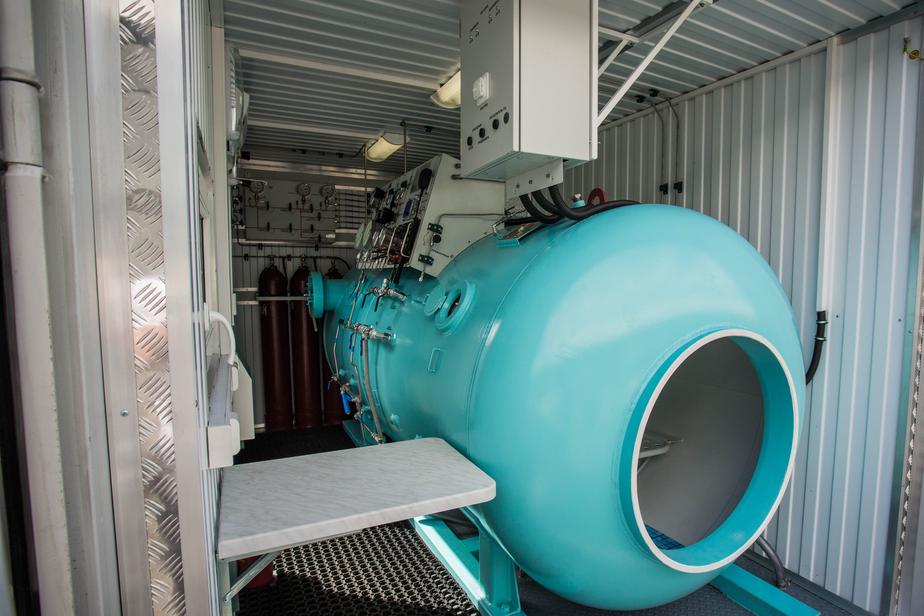

Входные люки днища и переборки для барокамер РБК-1000У, РБК-1000, РБК-1200 имеют диаметр в свету 600 мм (для камеры РБК-1400 - 700 мм) и все снабжены герметичными крышками на поворотных петлях. Комингс люка снабжен уплотнениями нового типа, менее подверженным износу и утечкам, чем уплотнения, исторически использовавшиеся на отечественных водолазных барокамерах.

Медицинский шлюз оснащён крышкой с запатентованным механизмом, предотвращающим открытие шлюза, пока внутри еще остается давление.

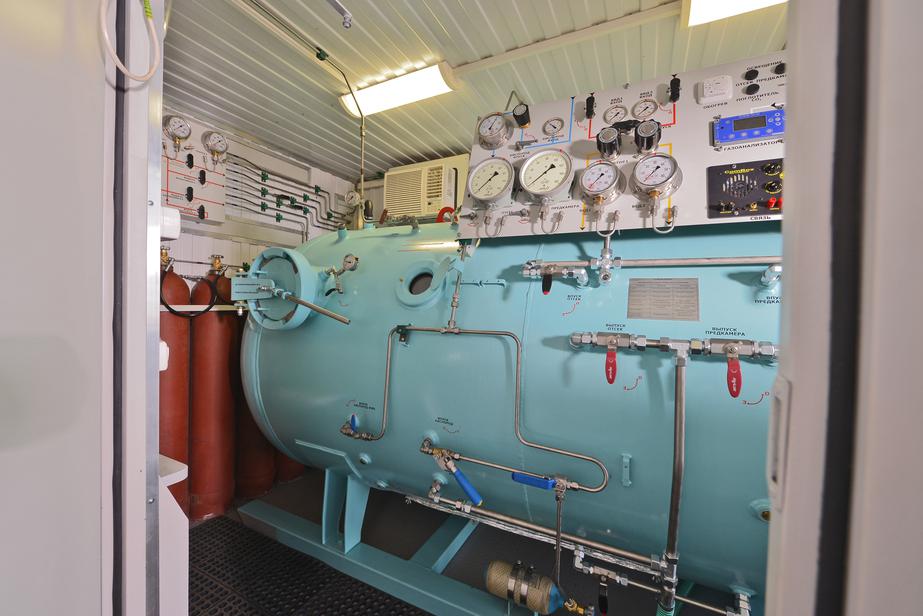

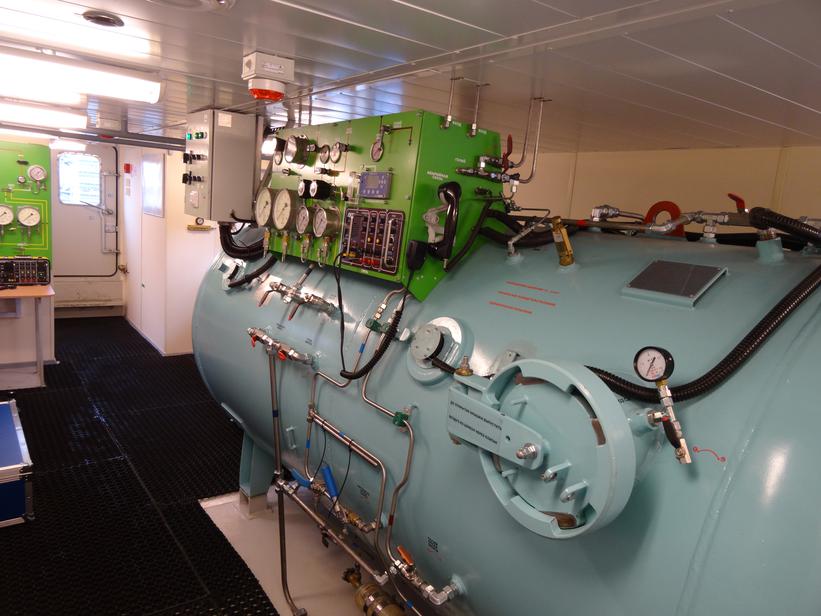

Арматура подачи, выпуска и перепуска сжатого воздуха (производства ведущих мировых компаний), манометры, станция телефонной связи, переключатели управления освещением и обогревом скомпонованы в эргономичный пульт управления. Возможен перенос либо дублирование систем управления для оборудования дополнительного дистанционного поста оператора.

РБК-1400 как самая массовая барокамера, используемая на судах гражданских ведомств и ВМФ РФ получила свидетельство о типовом одобрении Российского морского регистра судоходства.

Базовая комплектация одноотсечных барокамер типоряда РБК:

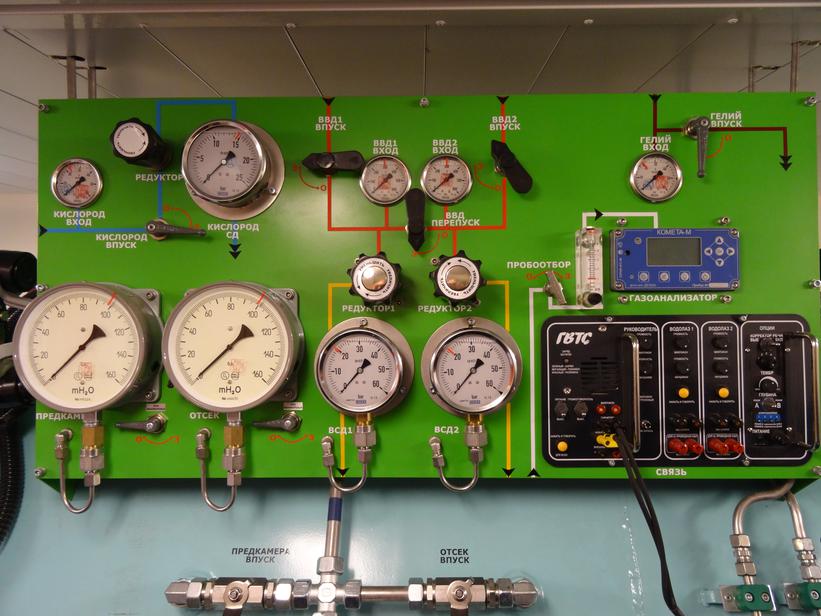

1. Пульт управления барокамерой:

Перечень установленного оборудования:

- два редуктора (основная и резервная линия) ВВД/ВСД;

- два манометра ВСД показывающие давление после редукторов.

- кислородный манометр - для контроля давления О₂ в системах дозированной подачи кислорода и кислородной ингаляции;

- манометры контроля давления газовой среды в отеке и предкамере;

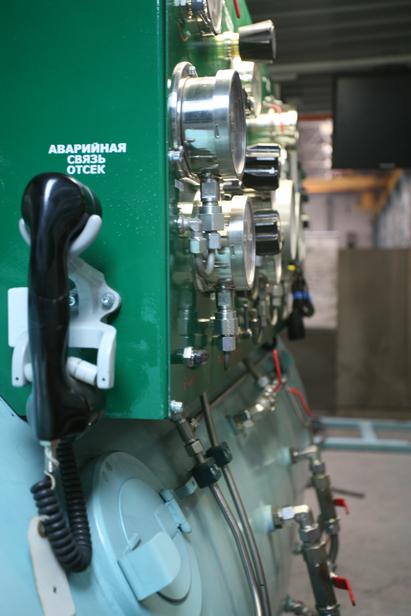

- телефонная станция для связи с отсеком барокамеры (опционально – станция с гелиевым корректором речи, опционально – аварийные телефоны для связи);

- панель управления и дисплей газоанализатора (опционально – комплексная система контроля состояния среды в отсеке барокамеры – ANALOX).

2. Рабочий отсек барокамеры:

- три иллюминатора диаметром в свету 105 мм (один смотровой и два для наружного освещения), предкамера имеет один смотровой иллюминатор и один для наружного освещения.

- три наружных светодиодных светильника (напряжением 12В) обеспечивающих нагрев стекла иллюминатора не выше 20°С

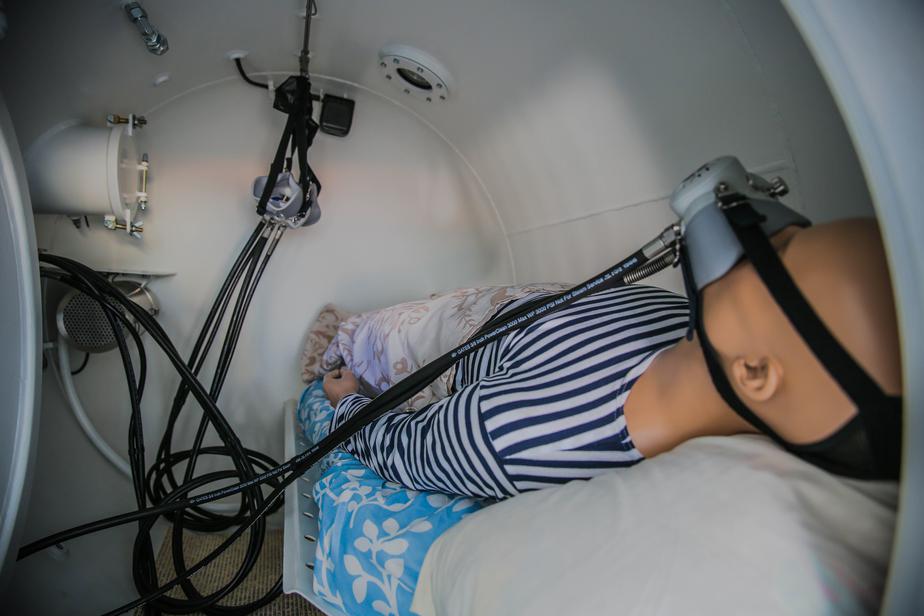

- откидная койка с матрацем, откидное сиденье и столик (для РБК-1200 и РБК-1400 в предкамере устанавливается откидное сиденье);

- шлюз диаметром в свету 205 мм (оснащён наружной крышкой с устройством закрытия и открытия кремальерного типа; предохранительным устройством, не позволяющим открыть крышку шлюза находящегося под внутренним давлением);

- трубопроводы и арматура подачи, выпуска и перепуска воздуха и газов;

- предохранительный клапан;

- система электрообогрева (водообогрева, опционально) барокамеры;

- гипербарический динамик для связи водолазов с оператором барокамеры;

- штуцеры для подключения (установки):

•  стационарной системы кислородной ингаляции;

• системы водообогрева и кондиционирования барокамеры;

•  системы подачи гелия;

•  гермоввода многоцелевого назначения для подключения медицинской аппаратуры.

3. Щит электропитания водолазной барокамеры*:

Перечень установленного оборудования:

Органы контроля и управления:

• освещением;

• системой электрообогрева;

• электропитанием системы замкнутой вентиляции

•  электропитанием телефонной станции;

• электропитанием газоанализатора;

*Все электропотребители установленные внутри отсека барокамеры имеют максимальное напряжение 24В постоянного тока.

• Системой замкнутой вентиляции (система очистки воздуха от диоксида углерода + система дозированной подачи кислорода);

• Комплексной системой контроля среды в отсеке барокамеры ANALOX;

• Системой водообогрева/кондиционирования барокамеры для использования с системой замкнутой вентиляции;

• Системой подачи гелия;

• Стационарная система кислородной ингаляции (количество потребителей оговаривается отдельно для каждого отсека камеры);

• Системой водяного пожаротушения (с возможностью приведения в действие изнутри и снаружи барокамеры);

• Биотуалетом;

• Системой видеонаблюдения;

• Аварийной системой энергообеспечения СЖО (для питания освещения, связи, скраббера);

• Комплектом аварийных телефонов (обеспечение голосовой связи при полной потере питания);

• Станцией связи с корректором речи для работы на гелиевых смесях;

• Постельным белье для использования внутри отсеков барокамер;

• Портативной системой газоанализа Draeger (редуктор, комплект индикаторных трубок, комплект приспособлений);

• Дополнительными датчиками для стандартного газоанализатора (доп. м. б. установлены датчики на суммарные углеводороды, оксиды азота, оксид углерода), в стандартной комплектации газоанализатор оснащен датчиками на диоксид углерода и кислород
