ОПИСАНИЕ
1- контейнерный МКВК-60 предназначен для автономного комплексного обеспечения водолазных спусков, выполняемых водолазными, аварийно-спасательными и специальными подразделениями организаций, министерств и ведомств, при проведении поисковых, аварийно-спасательных и подводно-технических работ, решении специальных и учебных задач:
- в удаленных районах необорудованного морского побережья (с берега, с неспециализированных самоходных и несамоходных морских носителей при наличии на них достаточных для размещения комплекса свободных площадей);
- на внутренних водоемах с берега, со льда и с плавсредств;
- с причальных стенок и портов.

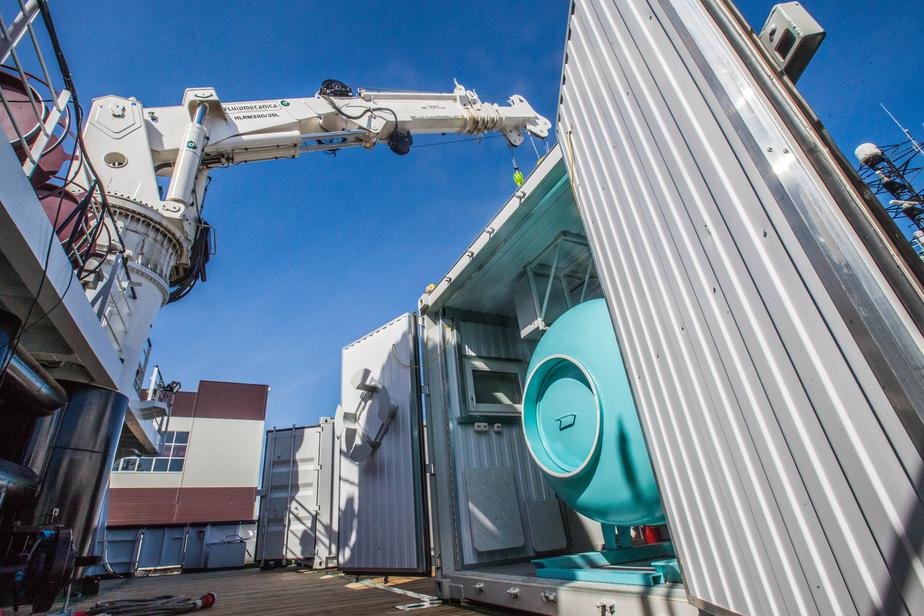

МКВК-60 может быть установлен на шасси грузового автомобиля с контейнерной площадкой.
МКВК-60 обеспечивает согласно «Межотраслевых правил по охране труда при проведении водолазных работ»:
1. Проведение водолазных спусков двух водолазов в снаряжении открытого типа в автономном или в шланговом варианте (в т.ч. в снаряжении с водолазным шлемом) на глубины до 60 метров с экспозицией на грунте до 25 минут при расходе воздуха до 120 л/мин, с последующей декомпрессией в барокамере.
2. Проведение тренировочных спусков водолазов на глубину до 100 метров в барокамере.
3. Лечение в барокамере специфических водолазных заболеваний, полученных водолазами при проведении водолазных спусков и работ.
4. Лечение в барокамере методом гипербарической оксигенации пострадавшего, получившего отравление оксидом углерода.
МКВК-60 предназначен для автономного использования в районах с умеренно холодным морским климатом в интервале температур наружного воздуха от -30 до +35о С. Комплекс предназначен для эксплуатации и хранения на открытом воздухе на берегу или борту морского носителя с неограниченным районом плавания в оперативной готовности к применению.
Мобильный контейнерный водолазный комплекс имеет возможность транспортироваться автомобильным, морским, речным и железнодорожным транспортом в соответствии с правилами перевозок, действующих на каждом виде транспорта.
МКВК-60 производится в соответствии с требованиями всех Норм и Правил, действующих на территории Российской Федерации, включая «Межотраслевые правила по охране труда при проведении водолазных работ» и Правила Российского Морского Регистра Судоходства.
В состав МКВК-60 входит только сертифицированное в РФ отечественное и иностранного производства оборудование.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| № п/п | Наименование оборудования и его краткая характеристика | Ед. изм. | Кол-во |
| 1 |

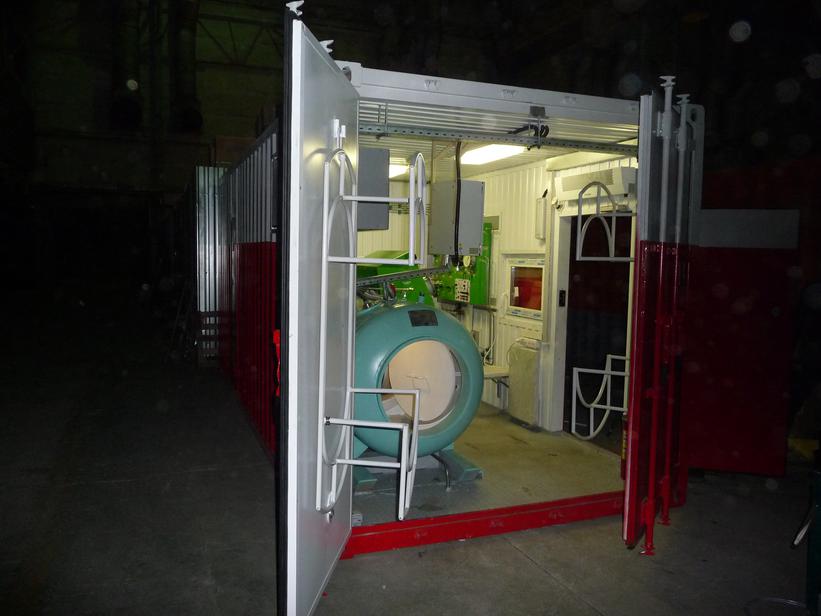

Стандартный
20-футовый контейнер (контейнер общего
назначения (ИСО 1496/1)): Контейнер
полностью закрытый и пылеводонепроницаемый,
имеющий жесткую крышу, жесткие боковые
стенки, жесткие торцевые стенки)
оборудованный: - межотсечной перегородкой; - фундаментами под оборудование; - силовым фундаментом для барокамеры с отсеками размещения воздухохранилищ; - обшивкой декоративной с теплоизоляцией; - дверями врезными в отсеки; - технологическими вырезами и решётками; - коробом для кондиционера; - заглушками вентиляционных отверстий; - подвесными шкафами; - верстаком откидным; - огнетушителем. Электроэнергетическая система контейнера в составе: ГРЩ, пуско-регулировочная аппаратура, вводы для подключения внешних источников питания, система освещения (рабочая и аварийная), розеточная сеть на 5 кВт, система микроклимата с вентиляцией, кондиционированием и отоплением. |
компл. | 01 |
| 2 |

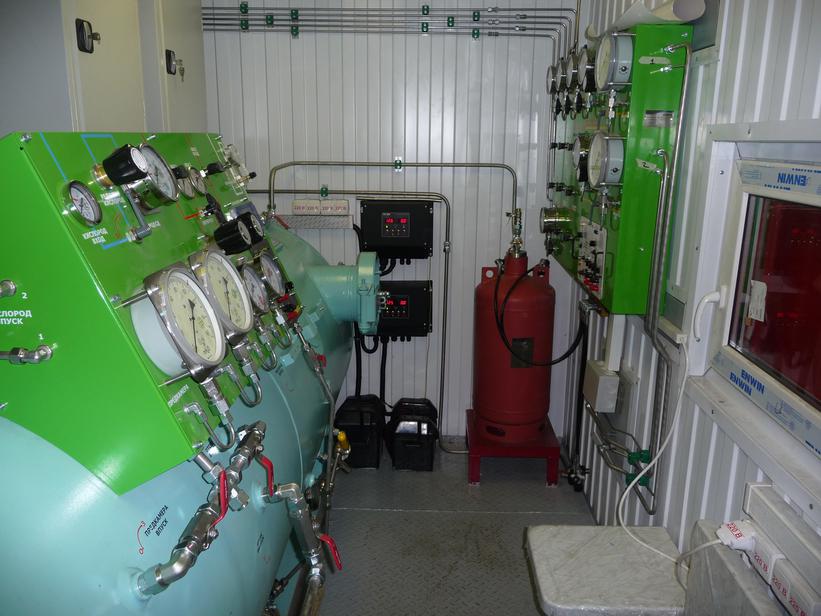

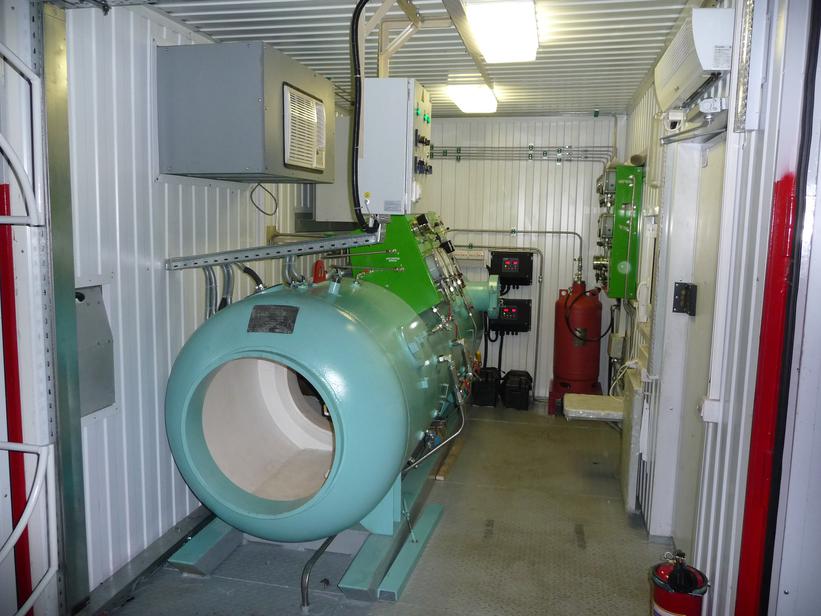

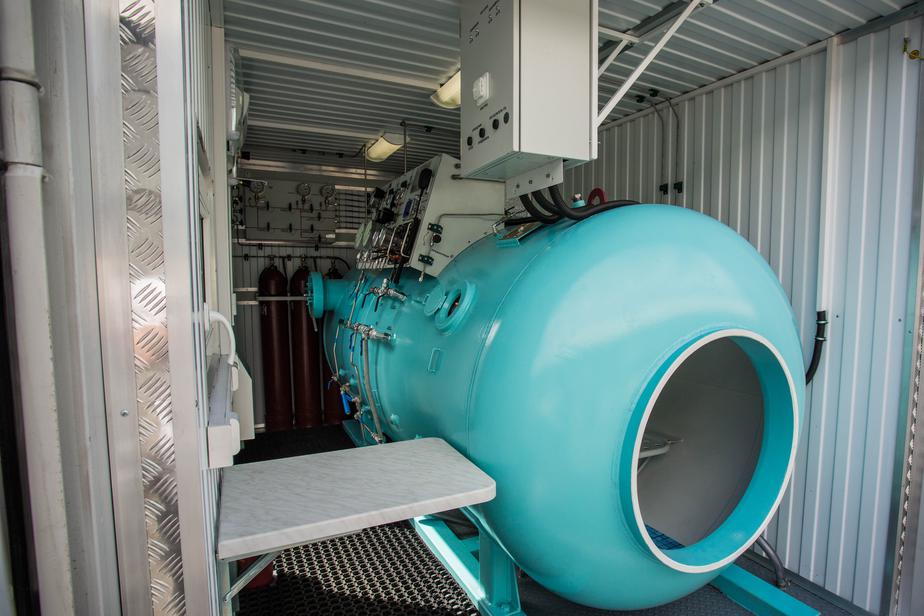

Барокамера
РБК-1200

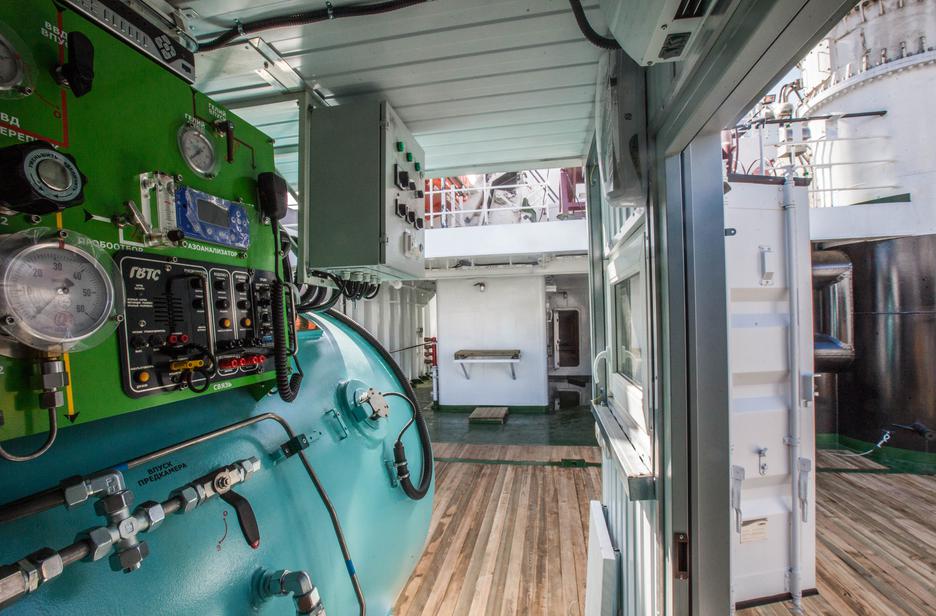

внутренним диаметром 1200 мм: - скраббер замкнутой системы вентиляции для поглощения С02; - щит управления подачей воздуха и кислорода в барокамеру; - система контроля за состоянием параметров газовой среды, с газоанализатором на 02 и С02; - система водяного пожаротушения; - стационарная кислородная дыхательная система - 2 шт. BIBS масок; - светильники для освещения отсеков барокамеры; - система электроснабжения барокамеры; - система аварийного и резервного электроснабжения барокамеры |
компл. | 01 |
| 3 | Телефонная связь для барокамеры (станция связи с гелиевым корректором речи и внутренний узел связи) | компл. | 01 |

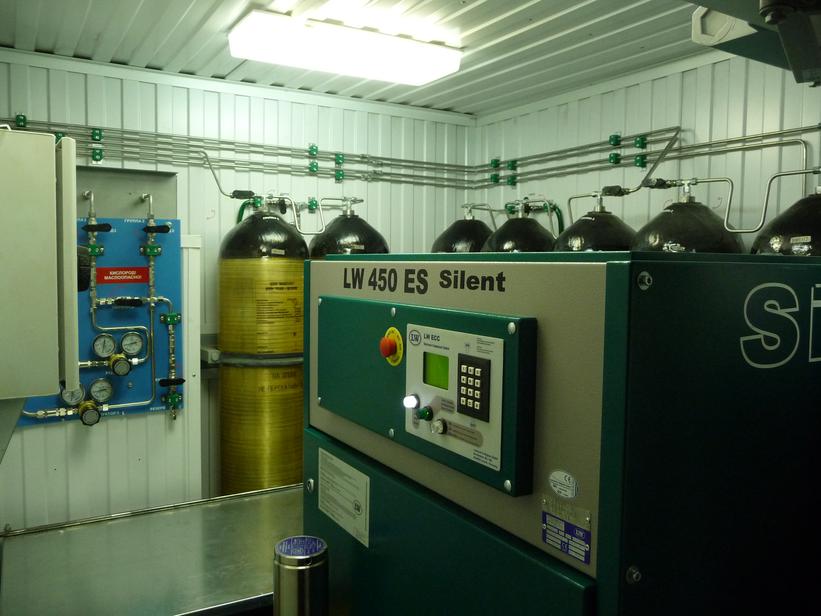

| 4 | Компрессор воздуха высокого давления стационарный Lenhardt& Wagner LW450ES (в шумоизолирующем вертикальном корпусе, производительность 450 л/мин при атмосферном давлении, рабочее давление регулируемое - до 330 кг/см2 (возможность использования в системе ВВД с давлением 225 кг/см2), мощность электропривода - 15 кВт) с расходными материалами (10 фильтр-картриджей, 6 литров масла, 3 входных воздушных фильтра) с системой электронного управления ЕСС. | компл. | 01 |
| 5 | Компрессор воздуха высокого давления водолазный (с очисткой воздуха) профессиональный Lenhardt&Wagner LW245B (мобильный, производительность 245 л/мин при атмосферном давлении, рабочее давление 225 или 330 кг/см2 (оговаривается при заказе), бензопривод компрессора марки Honda) с расходными материалами (5 фильтр-картриджей, 3 литра масла, 3 входных воздушных фильтра) | компл. | 01 |
| 6 | Баллоны-воздухохранилища (емкость - 100 л, рабочее давление – 320 бар, металлокомпозитные, двухгорловые с установленными 2 вентилями DIN5/8") | шт. | 06 |
| 7 | Пневмосистема станции - 3 группы воздухохранилищ, предохранительные и невозвратные клапана, запорные вентили, трубопроводы ВВД и ВСД с разветвительной и монтажной арматурой, манометры | компл. | 01 |
| 8 | Система
подачи кислорода: - кислородные баллоны 4 шт; - объем 40 л; - рабочее давление 150 кгс/см2; - пульт подачи кислорода в барокамеру с запорной, регулирующей, предохранительной и контрольно-измерительной арматурой |
компл. | 01 |
| 9 | Система
подачи гелия:
- гелиевые баллоны 8 шт.; - объем 40 л; - рабочее давление 150 кгс/см ; - система подачи гелия в барокамеру с запорной, регулирующей, предохранительной и контрольно-измерительной арматурой |
компл. | 01 |
| 10 | Щит раздельного управления зарядкой и распределением ВВД групп воздухохранилищ | шт. | 01 |
| 11 | Зарядная панель Lenhardt&Wagner для заполнения баллонов ВВД, с 4 напорными шлангами, снабжёнными вентилями и штуцерами DIN, с резервными портами ВВД | шт. | 01 |
