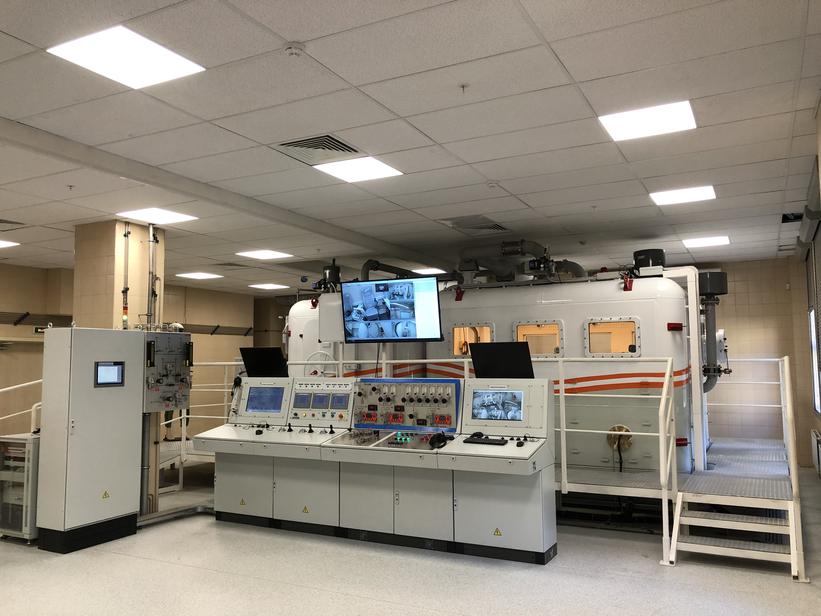

Барокомплекс гипобарический с барокамерой пониженного давления БКПД-5-1

Основные компоненты барокомплекса:

- Барокамера пониженного давления БКПД-5-1 с постом автоматизированного управления;

- Барокамера повышенного давления РБК-1400 (для обеспечения безопасности проведения работ на гипокамере БКПД-5-1);

- Автоматизированная силовая система, состоящая из группы вакуумных насосов и компрессоров ВВД.

Назначение барокомплекса:

- проведение барокамерных подъемов летного состава с целью оценки индивидуальной переносимости умеренных степеней гипоксии;

- проведение тренировочных барокамерных подъемов, а также оценки их готовности к выполнению задач в условиях высокогорья;

- проведение гипобарических тренировок переносимости факторов полета на высотах до 25 000 м;

- проведение психофизиологической подготовки экипажей современных летательных аппаратов к высотным полетам на высотах до 25 000 м;

- проведение имитаций мгновенной разгерметизации кабины летательного аппарата на высотах до 22 000 м;

- проведение гипобарических интервальных гипоксических тренировок в целях повышения неспецифической устойчивости к стресс-факторам летного труда;

- проведение исследовательских работ, направленных на изучение физиологического и психофизиологического состояния человека, а также связанных с выполнением человеком операторских функций в условиях пониженного барометрического давления.

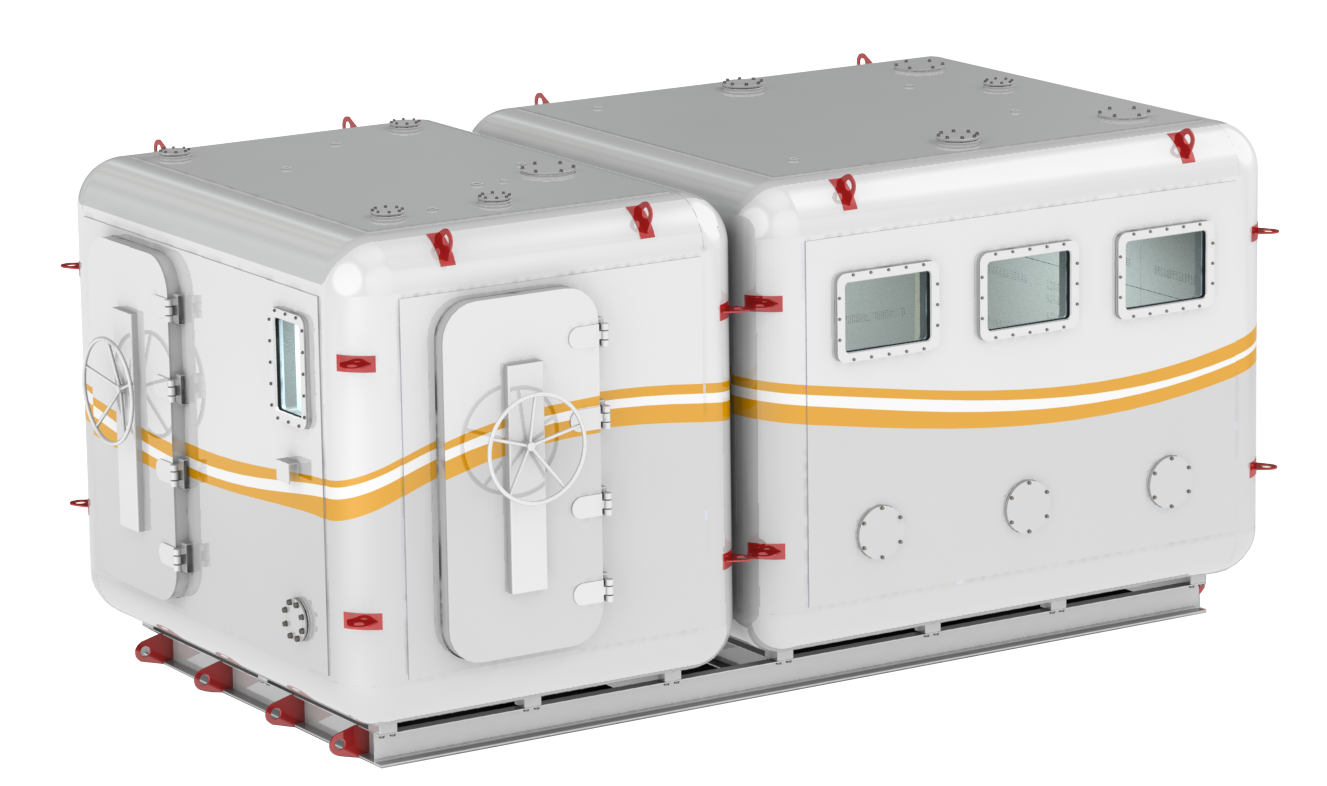

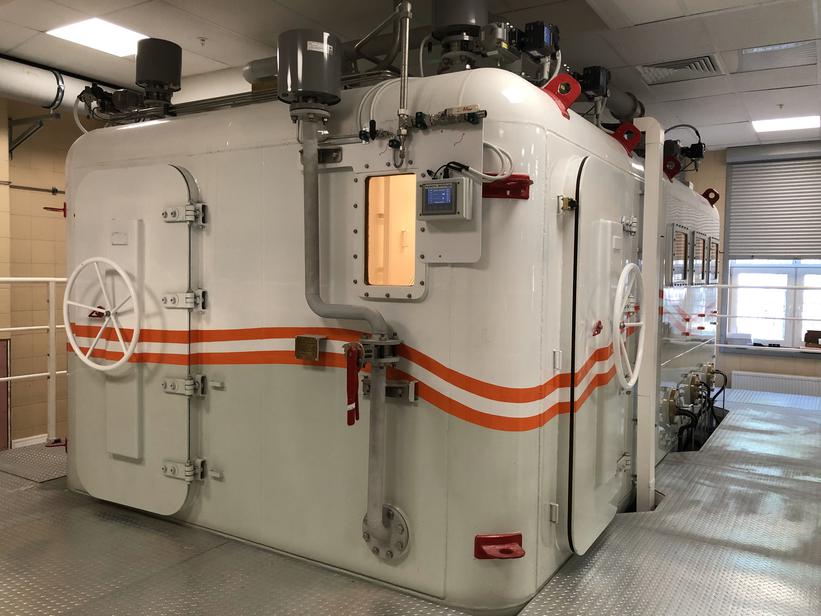

Барокамера пониженного давления БКПД-5-1:

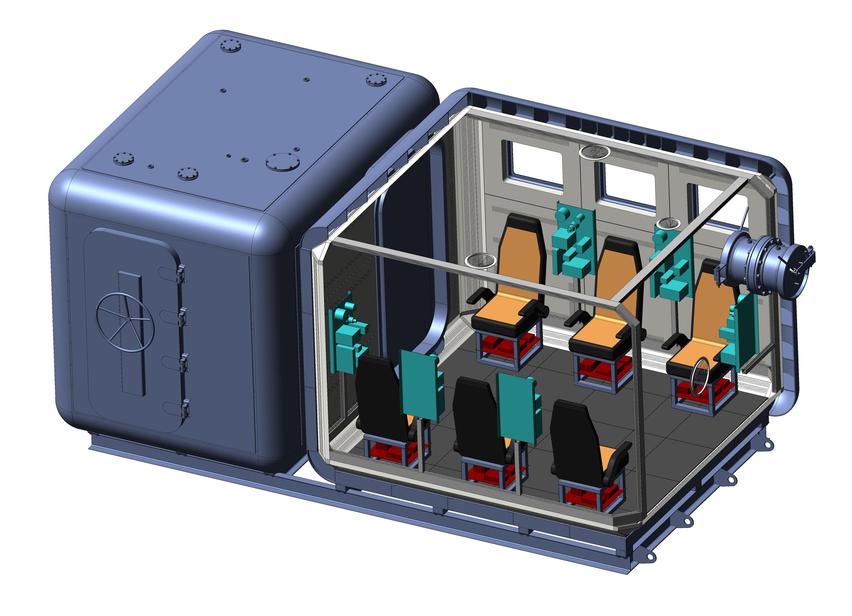

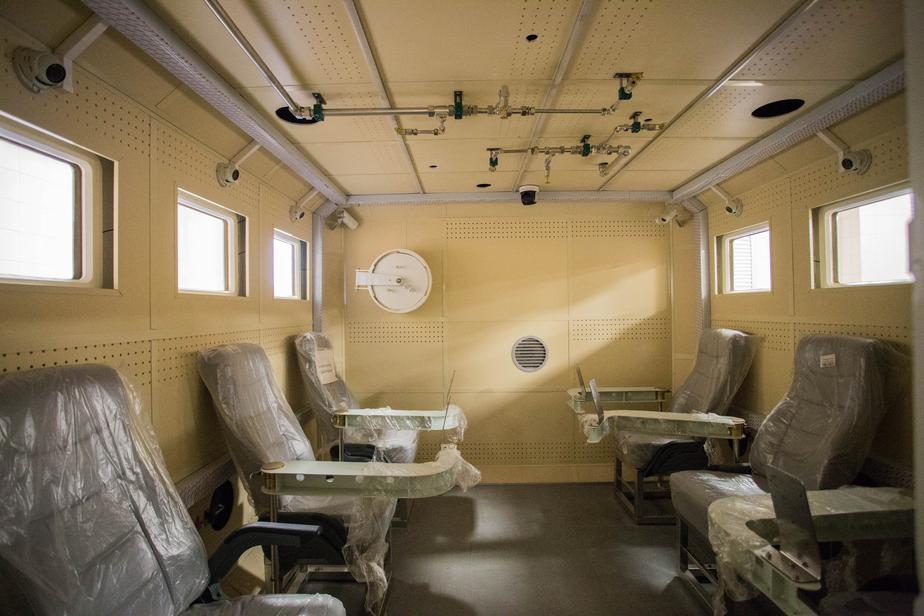

• корпус барокамеры, прямоугольного типа, разделенный двумя межотсечными переборками с герметичными дверями на основной (рабочий) отсек, шлюзовой отсек и камеру перепада (разгерметизации);
• система вакуумирования барокамеры, включающая запорную и регулирующую арматуру, трубопроводы забора среды из барокамеры с пультом (щитом) управления работы системы и КИП;
• система вентиляции барокамеры, включающая запорную и регулирующую арматуру, трубопроводы и КИП;
• кислородная дыхательная система, включающая запорную и регулирующую арматуру, трубопроводы и КИП;
• 9 постов с высотным кислородным оборудованием;
• (Опционально) 5 комплектов системы объективного медицинского контроля (СОМК) в рабочем отсеке барокамеры;
• средства освещения рабочего отсека, шлюзового отсека и камеры перепада;
• средства связи (основные и аварийные) с людьми, находящимися в рабочем и шлюзовом отсеках и камере перепада;
• аппаратура видеонаблюдения за обстановкой в рабочем и шлюзовом отсеках и камере перепада;
• система водяного распыления в рабочем и шлюзовом отсеках и камере перепада.

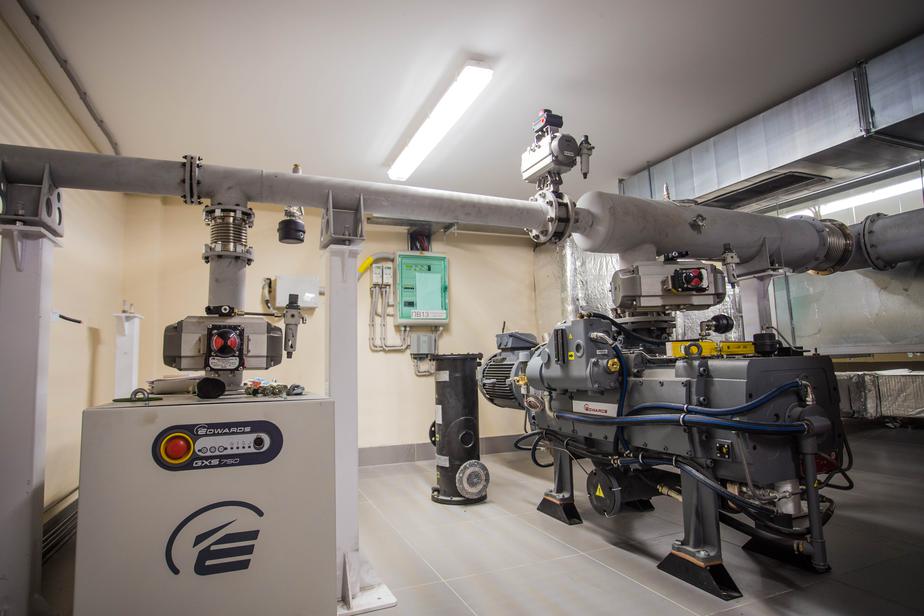

Оборудование системы вакуумирования:

• насосы вакуумные (производительность не менее 1300 м³/ч, предельное давление (без продувки) 5x10^-2 мбар) – 2 ед;
• чиллер системы охлаждения вакуумных насосов;
• вакуумопроводы;
• клапаны и затворы вакуумной системы;
• система аварийного напуска среды в отсеки барокамеры с клапанами ручными;
• автоматизированная система управления;
• КИП.

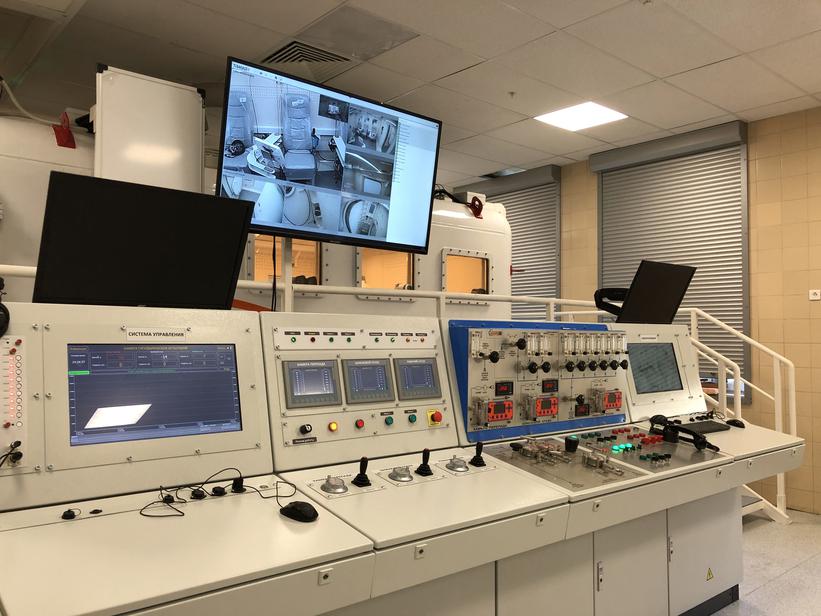

Пост автоматизированной системы управления и наблюдения:

Контроль с одного рабочего места всех систем барокамеры БКПД-5-1:

Контейнер размещения баллонов системы газоснабжения:

В 20-футовом контейнере, оборудованном системами энергоснабжения, освещения, обогрева, кондиционирования, размещаются:

- 10 шт. баллонов ВВД БК-100-300АБ ;

- 40 шт. баллонов кислородных ГОСТ 949-73 (в отдельной выгородке с ложементами);

- Компрессор воздуха высокого давления с рабочим давлением 300 бар и производительностью не менее 400 л/мин – 2 шт.;

- Пульт распределения воздуха;

- Пульт редуцирования кислорода;

- Путевая, предохранительная, запорная и регулирующая арматура, КИП.

Климатическое исполнение контейнера - УХЛ, категория 1 по ГОСТ 15150-69. Диапазон рабочих температур для контейнера: от – 30 до + 40ºС. Изготовление контейнера осуществляется в соответствии с требованиями ГОСТ, ВСН, СНиП, ПУЭ, ВНП и другой действующей нормативной документации.

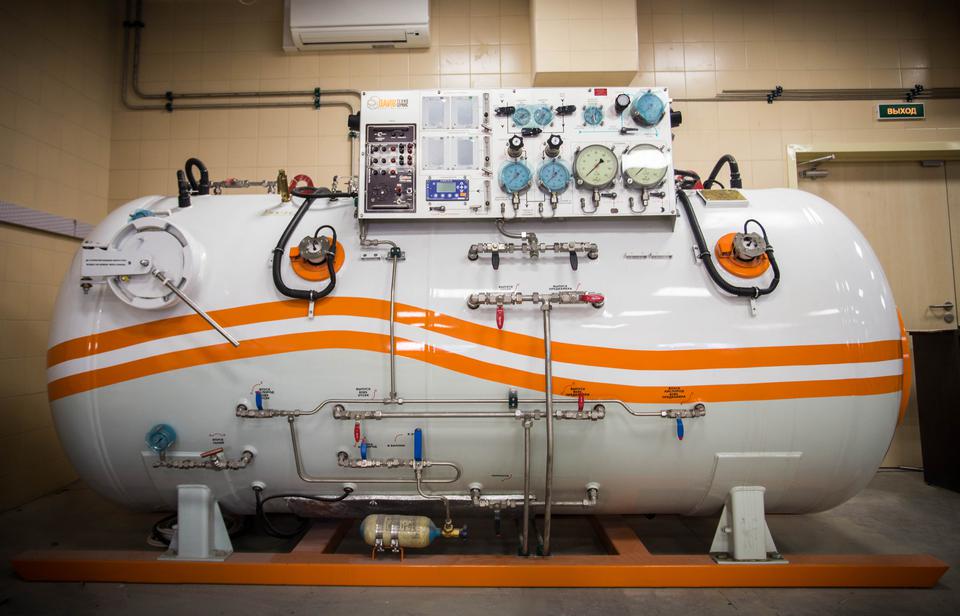

Барокамера повышенного давления РБК-1400 с рабочим отсеком и предкамерой, оснащенная встроенной кислородной дыхательной системой:

Основное назначение РБК-1400 – обеспечение функции дежурной барокамеры для обеспечения безопасности проведения работ на гипокамере БКПД-5-1 с возможностью проведения оперативных лечебных мероприятий в случае получении испытуемым баротравмы во время работы в гипокамере БКПД-5-1.
