Первая часть статьи находится здесь
Рисунок 4 – Мобильный противопожарно-спасательный комплекс модульного исполнения МПСК-МИ
Комплекс МПСК-МИ (рисунок 4) скомпонован на базе двух переоборудованных стандартных 20-футовых морских контейнеров, что даёт возможность транспортировки авиа, автомобильным, железнодорожным, морским или речным транспортом на любые расстояния. Он состоит из четырёх составных частей, с возможностью их автономного использования и раздельной поставки:
1. Модуль мобильный автономный пожарный (модуль МАП);
2. Модуль мобильный автономный гидроабразивной резки и пожаротушения (модуль МАГРП);
3. Комплект гидравлического оборудования и аварийно-спасательного инструмента (комплект КГО-АСИ);
4. Мобильный комплект обеспечения экзотермической резки (МКОЭР).
Комплекс МПСК-МИ предназначен для обеспечения тушения и локализации пожаров, и возгораний на верхней палубе, и в помещениях аварийного корабля с использованием воды (пресной или морской), и пены средней кратности в открытом море, у причалов и в доках, а также проведения аварийно-спасательных, подводно-технических и специальных работ. Он универсален, многофункционален и подходит для ликвидации сложных и опасных возгораний там, где другая техника окажется бессильной.
Модуль МАП (рисунок 5) оснащён дизель-насосным агрегатом (ДНА) позволяющим осуществить подъём воды на высоту до 7м и обеспечить одновременную подачу 160 куб.м воды в час с рабочим давлением 10 кг/см² по двум магистралям длинной 200м, с дальнейшим разветвлением на 6 ствольных линий пожаротушения по 60м каждая.
Рисунок 5 – Модуль мобильный автономный пожарный (модуль МАП)
Используя модуль МАП возможно выполнить не только тушение и локализацию пожаров и возгораний, но и осуществить подачу воды в пожарную магистраль аварийного судна используя имеющиеся в комплекте пожарные рукава, подключиться: к водяной противопожарной системе судна-носителя, без включения собственного ДНА; к береговым противопожарным водопроводам с пожарными кранами и гидрантами посредством пожарной колонки КПА. Для повышения эффективности взрывопожаропредотвращения и пожаротушения легковоспламеняющихся (ЛВЖ) и горючих жидкостей (ГЖ) с применением воздушно-механической пены средней кратности, модуль МАП оборудован баком для хранения пенообразователя ёмкостью 4 куб. м., укомплектован пеносмесителями и устройствами комбинированного тушения пожаров (УКТП) «Пурга-7» позволяющими вести борьбу с огнём комбинированным способом.
Любой пожар сопряжён с выбросом дыма и других вредных продуктов горения, осложняющих проведение пожарно-спасательных работ в непригодной для дыхания среде и ограничением видимости. В подразделениях пожарно-спасательной службы МЧС существует специальная газодымозащитная служба (ГДЗС), оснащённая специальными автомобилями, оборудованием ГДЗС и средствами индивидуальной защиты органов дыхания (СИЗОД). В составе модуля МАП для вентиляции задымлённых отсеков судов или помещений имеется малогабаритная переносная установка дымоудаления с необходимым количеством рукавов, а для заправки сжатым воздухом баллонов дыхательных аппаратов СИЗОД – станция воздушно-зарядная автономная с дизельным приводом. Компоновка модуля МАП позволяет разместить необходимое пожарно-техническое оборудование, снаряжение и инструмент внутри контейнера. В комплектацию модуля МАП помимо уже перечисленного входят: ручные пожарные и переносной лафетный стволы; рукавные трёхходовые разветвления; комплекты огнезащитной одежды пожарного и термостойкие костюмы; тепловизоры, ломы, топоры и лестницы пожарные.
Известны существующие контейнеры автономного пожарного модуля, которые для повышения безопасности при проведении аварийно-спасательных работ, связанных с тушением пожаров, имеют стационарно установленные на крыше лафетный ствол или телескопическую заваливаемую осветительную мачту с наклонно-поворотной платформой. Недостатком данной конструкции является то, что расположенное на крыше оборудование значительно увеличивает габариты контейнера ухудшает его мобильность. В модуле МАП данная проблема отсутствует, т.к. телескопическая осветительная мачта с дистанционным управлением установлена внутри контейнера, а её подъём осуществляется по принципу перископа, через специальный люк в крыше контейнера.
В процессе исторического развития пожарной охраны, под влиянием изменений состава сил, средств и способов ведения оперативно-тактических действий при тушении пожаров и проведения АСР, изменились требования к управлению и расширялся круг задач органов управления, возрос объём их работы, а это, в свою очередь, стимулировало АО «Флаг Альфа» к созданию уникального мобильного комплекса связи (МКС) для МПСК-МИ. МКС позволяет командиру аварийно-спасательной группы (АСГ) получать видеоинформацию с места проведения (АСР) в режиме реального времени и иметь дуплексную радиосвязь с личным составом АСГ, что крайне важно для оперативного управления тушением пожара и ликвидации аварийной ситуации в условиях меняющейся обстановки. Комплекс связи МПСК-МИ обеспечивает не только устойчивую передачу-приём радио и видеосигнала в условиях: палубных надстроек и внутренних помещений (палуб) кораблей, внутренних отсеков подводных лодок и т.д. на расстояние не менее 300 м, но и документирование действий л/с АСГ в течение 4-х часов.
В последнее время на кораблях и судах ВМФ нашла широкое применение отечественная система пожаротушения нового поколения тонкораспыленной водой высокого давления. Для решения задач тушения пожаров на аварийном корабле по заданию флота АО «Флаг Альфа» разработана и поставляется в составе модуля МАГРП автономная «Установка гидроабразивной резки и пожаротушения ГАРП» (установка ГАРП) (рисунок 6), укомплектованная пожарно-техническим имуществом, обеспечивающим защиту обслуживающего персонала от опасных факторов пожара.

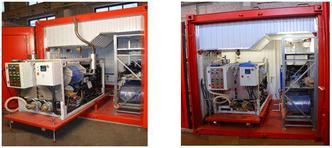

Рисунок 6 – Установка гидроабразивной резки и пожаротушения ГАРП
Установка ГАРП предназначена для применения в ходе аварийно-спасательных работ на объектах с конструкциями из высокопрочных материалов. Принцип действия установки ГАРП основан на использовании для резки материалов смеси воды и абразива, которая под высоким давлением 300 бар подается в зону применения через сопло специальной формы и диаметра.
Установка ГАРП работает в режимах:
- резки, способна вскрывать и резать любые стенки из конструкционной стали толщиной до 30 мм;
- пожаротушения водой и пожаротушения водой с добавлением пенообразователя.
Использование установки ГАРП наиболее эффективно при использовании в качестве «первого ствола» при пожарах, происходящих в замкнутых объёмах и позволяет подать струю тонкораспылённой воды на расстояние до 40 м со скоростью подачи не менее 50 л/мин в очаг пожара сквозь отверстия в переборках, т.е. находясь сверху, снизу или с боку от очага. Данный метод пожаротушения позволяет осуществить тушение с безопасной позиции с внешней стороны отсека. Струя проделывает отверстие в любом материале и при этом диаметр отверстия совпадает с диаметром водяной струи, что исключает эжекцию кислорода, повышая тем самым эффективность пожаротушения, позволяя подавать в горящее помещение тонкораспыленную воду через отверстие минимально необходимого диаметра. Установка ГАРП обеспечивает безопасный для пожарных и эффективный способ быстро снизить среднеобъёмную температуру в горящих помещениях максимально снижая риск возникновения выбросов горючих газов, вспышек и дальнейшего распространения огня в надстройках, рубках и палубе. Обслуживается установка ГАРП расчётом из 2-х человек: мотористом и пожарным осуществляющим тушение. Переключение из режима пожаротушения в режим резки и включение – выключение подачи воды осуществляется пожарным, производящим тушение дистанционно по радиоканалу с помощью пульта, расположенного на рабочем стволе, что существенно облегчает работу и позволяет оператору самому выбирать режим работы и в случае обнаружения возгорания оперативно производить тушение, в том числе и с добавлением пенообразователя для получения пены низкой кратности. Для работы пожарного в стеснённых условиях коридоров, тамбуров отсеков и выгородок аварийных кораблей (судов) установка ГАРП комплектуется укороченным рабочим стволом.
Система энергоснабжения модулей МАП и МАГРП универсальна и может принимать электропитание с параметрами 380 В, 50 Гц не только от береговой сети, но и от силовой сети судна-носителя, как от судовой сети типа «3P», так и типа «3P+N». Автономность и независимость от внешних источников электропитания обеспечивают дизельные электрогенераторы, установленные в каждом модуле.
Одним из преимуществ комплекса МПСК-МИ является его оснащение аварийно-спасательным имуществом и оборудованием, позволяющим проводить аварийно-спасательные, судоподъемные и специальные работы по поддержанию кораблей и судов на плаву и при снятии с мели без привлечения дополнительных сил и средств используя имеющиеся в составе комплекса МПСК-МИ комплект КГО-АСИ с гидроинструментом (рисунок 7), водоотливные насосы и грунторазмывочный эжектор.

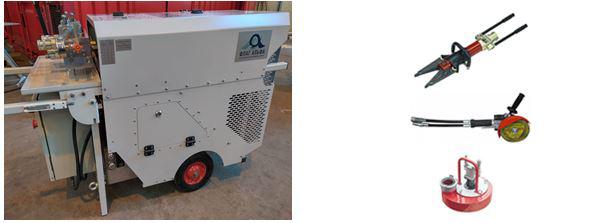

Рисунок 7 – Комплект гидравлического оборудования и аварийно-спасательного инструмента (комплект КГО-АСИ)
Мобильный комплект обеспечения экзотермической резки (рисунок 8) позволяет оперативно выполнить экзотермическую резку металлических конструкций ограниченного объема на объектах (акваториях), труднодоступных для судов со штатными средствами подводной сварки. МКОЭР разработан и серийно изготавливаются АО «Флаг Альфа» и в настоящее время не имеет аналогов в мире являясь единственной системой (патент на изобретение), позволяющей автономно работать под водой на глубинах до 60м.

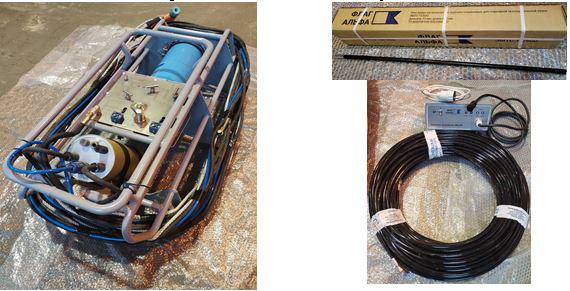

Рисунок 8 – Мобильный комплект обеспечения экзотермической резки (МКОЭР)
АО «Флаг Альфа» комплектует МКОЭР металлическими трубчато-стержневыми электродами для подводной экзотермической резки ЭМТС 10/600 собственного производства, превосходящими по отдельным параметрам зарубежные аналоги.
Мобильный противопожарно-спасательный комплекс модульного исполнения МПСК-МИ достаточно прост, надёжен в эксплуатации и обслуживании, позволяет оперативно и эффективно решать целый комплекс задач пожаротушения и аварийно-спасательных работ в сложных условиях. Универсальность, многофункциональность и автономность комплекса МПСК-МИ позволяет применять его не только в качестве основного средства пожаротушения и аварийно-спасательных работ, но и дополнительного для наращивания средств пожаротушения сил поисково-спасательного обеспечения.
