Фильтрующие панели

Фильтрующие панели

Производитель: Lenhardt & Wagner

slide 1
slide 2
slide 3
slide 4

ОПИСАНИЕ

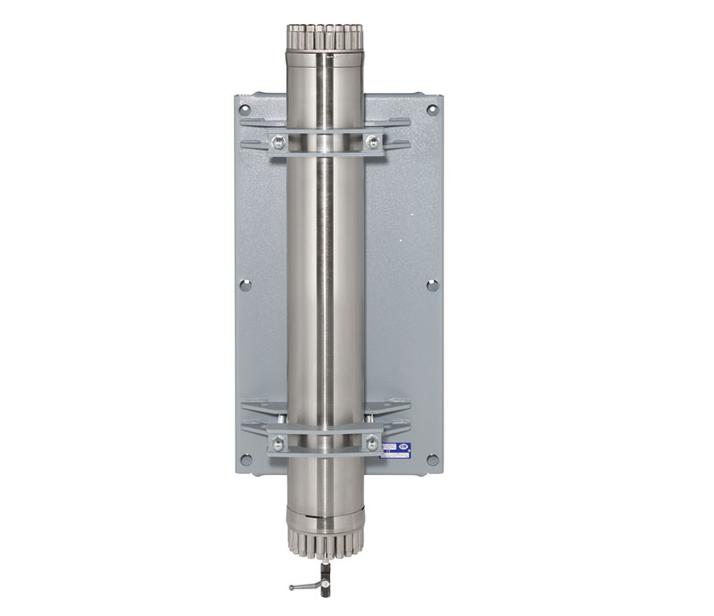

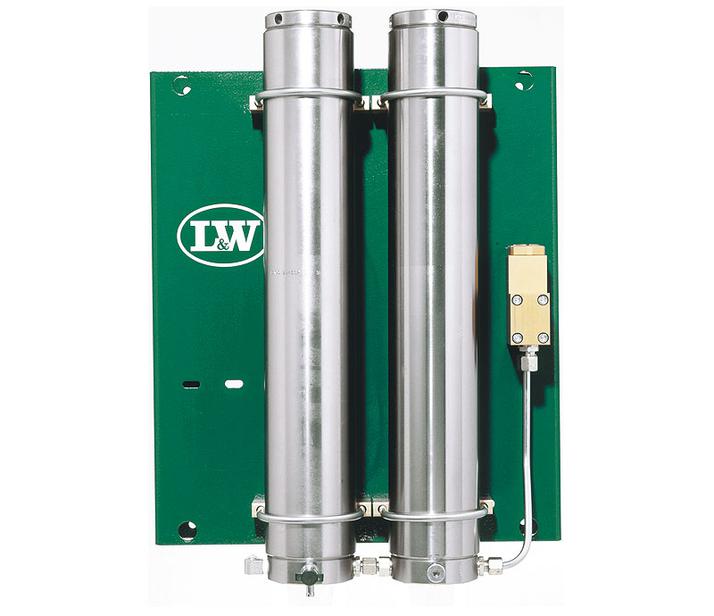

Установка системы фильтров удаленно от компрессора повышает качество воздуха за счет большей площади фильтрующих элементов и понижения температуры в шлангах, подводящих воздух к фильтрам. Фильтрационные панели могут состоять из 1, 2 или 3 корпусов под фильтрующие элементы и предназначены для настенного монтажа. На выходе из системы фильтров установлен поддерживающий давление клапан для более эффективного отделения паров масла и воды. Трубки для подвода и отвода воздуха имеют диаметр 8 мм.

Все варианты фильтрующих систем тестируются и сертифицируются для использования в системах с максимальным давлением до 420 бар в соответствии с международными стандартами. Состояние фильтрующих элементов удобней всего контролировать с помощью прибора Puracon. При насыщении, фильтрующие элементы очень просто заменить.

Корпуса фильтров доступны в трёх размерах: 1,7, 2,3, 10 л, а также в одинарном, двойном или тройном исполнении. В корпуса возможна установка любых типов фильтров L&W.

Особенности фильтрующих панелей:

- Никелированные стальные корпуса с 1 сливным краником на каждой панели

- Стальная рама и корпус с порошковым покрытием RAL 6026

- Поддерживающий давление и невозвратный клапана, соединение G 1/4"

- Вход G 1/4"

Возможные варианты фильтрующих панелей представлены во вкладке "Технические характеристики"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Опции:

Исполнение,

количество панелей × объем, л

Ресурс фильтрующих элементов, м 3

Максимальное рабочее давление, бар

Габариты, мм

Ширина × Высота × Глубина

Масса, кг

1 x 1.7
900 350 270 x 570 x 180 27
2 x 1.7  1800 350 430 x 570 x 180 44
3 x 1.7
2700 350 560 x 570 x 180 61
1 x 2.3
1200 350 270 x 815 x 180 32
2 x 2.3
2400 350 430 x 815 x 180 54
3 x 2.3 3600 350 560 x 815 x 180 76
1 x 2,3
1200 420 270 x 815 x 180 38
2 x 2.3
2400 420 430 x 815 x 180 67
3 x 2.3 3600 420 560 x 815 x 180 95
1 x 10
8400 350 1116 x 320 x 460 165
1 x 10  + 1 x 2.3
9600 350 1116 x 320 x 720 180
2 x 10
16800 350 1116 x 320 x 700 265
2 x 10  + 1 x 2.3
18000 350 1116 x 320 x 1000 315
