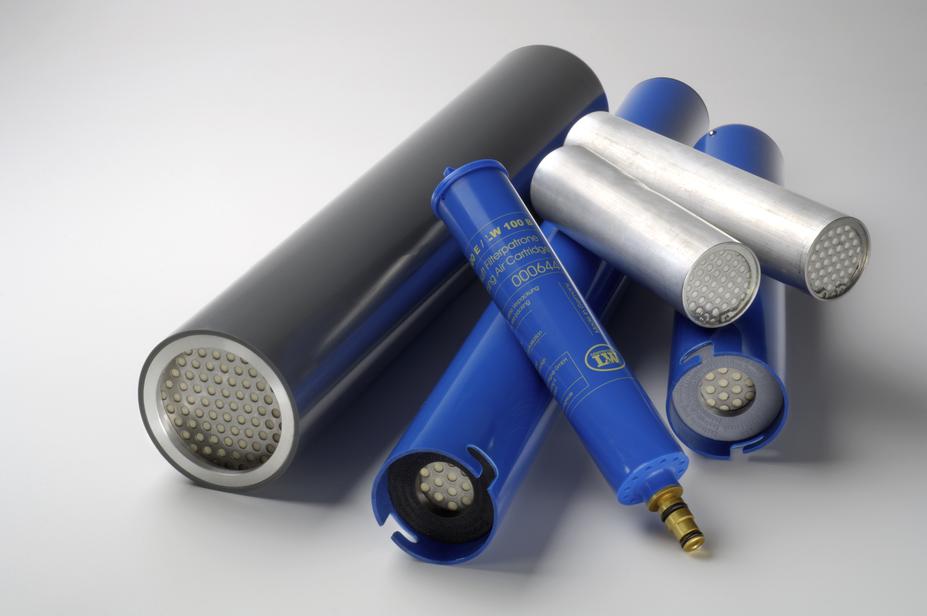

Фильтр-картриджи

Фильтр-картриджи

Производитель: Lenhardt & Wagner

slide 1

ОПИСАНИЕ

Чистый сжатый воздух, пригодный для дыхания, получается после прохождения сжатого воздуха через систему фильтров. Эти фильтры выполняют следующие задачи: очищают воздух от запаха масла, задерживают жидкости, уменьшая влажность воздуха и очищают воздух от угарного и углекислого газа. Эффективность и ресурс фильтра увеличиваются по мере увеличения давления, под которым сжатый воздух поступает в фильтр. Высокое давление в фильтре поддерживается специальным невозвратным клапаном, который сохраняет давление даже тогда, когда из компрессора сливается конденсат.

Осушение воздуха достигается прохождением воздуха через особый молекулярный фильтр, небольшие гранулы которого очень эффективно впитывают влагу. Эти гранулы крайне сухие и на открытом воздухе полностью наполняются влагой за несколько часов. Именно поэтому фильтры поставляются в вакуумной упаковке из металлической фольги, которая вскрывается только перед сменой фильтрующего элемента. Если поместить гранулы в герметичный пластиковый пакет, то они наберут влагу даже через пластик. Запахи удаляются фильтрующими элементами из активированного угля.

Для любого компрессора можно рассчитать время службы его фильтра, зная производительность и ресурс фильтра. Для этого ресурс фильтра в литрах нужно разделить на производительность компрессора в литрах в минуту. Полученный результат будет равен сроку службы фильтра в минутах при нормальных условиях (20 0С). Ресурс фильтра в большой мере зависит от температуры воздуха, который в него втекает. Так, поднятие температуры с 20 0С до 35 0С сокращает срок службы фильтра на 70%. Из-за такого сильного влияния температуры на ресурс, единственным способом проверять качество отфильтрованного воздуха является контроль за его влажностью. Стандарты на воздух, пригодный для дыхания (EN 12021, ISO 2533, BS 4001 &4275) устанавливают максимально допустимую влажность воздуха на отметке 25 мг/м3. Прибор определения влажности PURACON производства L&W отображает влажность в мг/м3. Данный прибор может быть подключен к любой существующей заправочной станции.

Крайне желательно удерживать как можно более низкой температуру воздуха, входящего в фильтр, поэтому необходимо достаточно воздуха для охлаждения охлаждающих трубок. Компрессоры в малошумном исполнении имеют для этой цели встроенный вентилятор и их можно устанавливать даже в угол. Компрессоры стандартной конструкции должны быть установлены вдали от стен и других преград.

Сейчас все более распространенной становится установка промежуточного охладителя между последней ступенью компрессора и заправочным шлангом. Охлаждение понижает точку росы воздуха, поэтому часть влаги конденсируется и ее можно механически отделить еще до входа в фильтр, а низкая температура продлевает срок службы фильтров. Кроме этого, повышается эффективность заправки. Из-за возросшей плотности воздуха при том же давлении становится возможным закачать больший объем воздуха (в соответствии с законом Дальтона).

Возможна также установка системы фильтров удаленно от компрессора, что повышает качество воздуха за счет большей площади фильтрующих элементов и понижения температуры в шлангах, подводящих воздух к фильтрам. Фильтрационные панели могут состоять из 1, 2 или 3 корпусов под фильтрующие элементы и предназначены для настенного монтажа. На выходе из системы фильтров установлен поддерживающий давление клапан для более эффективного отделения паров масла и воды. Трубки для подвода и отвода воздуха имеют диаметр 8 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производительность фильтра указана в спецификациях каждого компрессора.

Артикул Картриджи к фильтрам для очистки дыхательного воздуха (осушка и удаление запахов и масла)
000644 LW 100 E, LW 100 E1, LW 100 B
001375 LW 160 E, LW 190 B, LW 170 D -Nautic, LW 170 E -Nautic
001374 LW 225 E V3, LW 245 B V3, LW 200 E -Nautic
000002 LW 210 E/ES, 230 E/ES, LW 260 E/ES, LW 280 E/ES LW 300 E, LW 450 E/D, LW 450 EF, (1.7 л.)
000003 LW 300 ES, LW 450 ES, LW 570 E/ES/D, LW 720 E, LW 1300 E (2.3 л.)
Артикул Картриджи к фильтрам для очистки дыхательного воздуха (осушка и удаление запахов, масла и СО, СО2)
002309 LW 100 E, LW 100 E1, LW 100 B
001463 LW 160 E, LW 190 B, LW 170 D -Nautic, LW 170 E -Nautic
001464 LW 225 E V3, LW 245 B V3, LW 200 E -Nautic
001459 LW 210 E/ES, 230 E/ES, LW 260 E/ES, LW 280 E/ES LW 300 E, LW 450 E/D, LW 450 EF, (1.7 л.)
001461 LW 300 ES, LW 450 ES, LW 570 E/ES/D, LW 720 E, LW 1300 E (2.3 л.)
